HTM 150 Transformator
581415 | Hersteller: Osram | EAN: 4050300581415 | MPN: HTM-150
Mehr Infos - HTM 150 Elektronischer Transformator für Mausgeräte
Wir stellen den elektronischen Transformator HTM 150 vor, die effiziente Stromversorgung für Mausgeräte. Mit einem Leistungsbereich von 50-150W und einem Leistungsfaktor von λ 0,99 gewährleistet dieser Transformator eine optimale Leistung. Sein kompaktes Design ermöglicht eine einfache Installation in platzkritischen Bereichen, wodurch er sich perfekt für Effekt- und Akzentbeleuchtung in Wohnzimmern, Konferenzräumen, Restaurants und mehr eignet. Er ist sowohl an der vorderen als auch an der hinteren Kante dimmbar und bietet somit Vielseitigkeit bei gleichzeitig hoher Effizienz und langer Lampenlebensdauer. Rüsten Sie Ihre Beleuchtungsanlage noch heute mit dem elektronischen Transformator HTM 150 auf!
Lampenleistung 50…150 W
Netzstrom 0.57 A
Netzleistungsfaktor λ 0,99
Betriebsfrequenz 40 kHz
Nennausgangsspannung 11.4 / 11.5 V
Eingangsspannung AC 220 - 240 V
Netzfrequenz 50 - 60 Hz
Systemleistung 157 W
Eingangsspannungsbereich 207…264 V
Max. Anz. EVG an Sicherungsaut. 10 A (B) 16
Max. Anz. EVG an Sicherungsaut. 16 A (B) 26
EVG-Effizienz 95%
Galvanische Trennung primär/sekundär 4 kV
Einschaltstrom 1.1 A

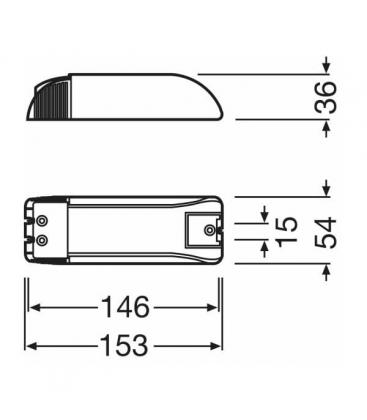

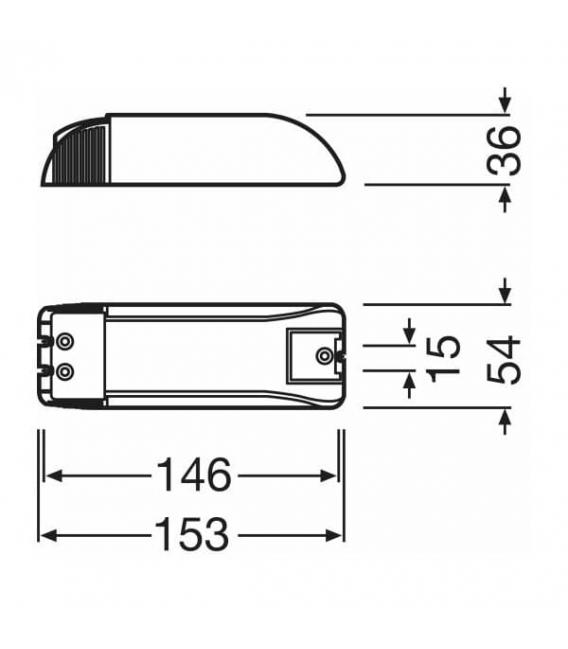

Länge 153 mm
Breite 54 mm
Lochmaßabstand Länge 146 mm
Höhe 36 mm
Lochmaßabstand Breite 15 mm
Leitungsquerschnitt eingangsseitig 1.5 mm²
Leitungsquerschnitt ausgangsseitig 2.5 mm²
Abisolierlänge eingangsseitig 12 / 8 mm
Abisolierlänge ausgangsseitig 12 / 8 mm
Umgebungstemperaturbereich 0…+45 °C
Maximale Temperatur am Messpunkt tc 80 °C
Bauform / Ausführung Kompakt mit Zugentlastung
Dim-Methode Phasenab- oder Phasenanschnittdimmer für induktive Lasten
Überlastschutz Automatisch reversibel
Übertemperaturschutz Automatisch reversibel
Kurzschlussschutz Automatisch reversibel
Max. Leitungslänge zu Lampe/Led-Modul 2.0m
Kabel-/Leitungstypen, eingangsseitig NYM 3 × 1.5 / H05 VV-F 3 × 1 / H03VV-F 3 × 1.5 mm²
Kabel-/Leitungstypen, ausgangsseitig NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1 / H05 VV-F 2 × 1.5 / H03VV-F 2 × 0.75 / H03VV-F 2 × 1.5 mm²
Dimmbar Ja
Dimmbereich 0…100%
Leerlauffestigkeit Ja
Geeignet für Leuchten mit Schutzklasse II
Prüfzeichen - Zulassung VDE / VDE-EMC / E1-Zulassung / EAC
Normen Gemäß EN 61347/Gemäß EN 55015/Gemäß EN 61000 - 3-2/Gemäß EN 61547/Gemäß EN 61047
Schutzart IP20
Vorteile
• Dimmbar über Phasenanschnitt (ohne HTN) und Phasenabschnitt
• Sehr geringe Verlustleistung durch hohe Effizienz
• Zugentlastung für unterschiedliche Kabeltypen geeignet (HTM)

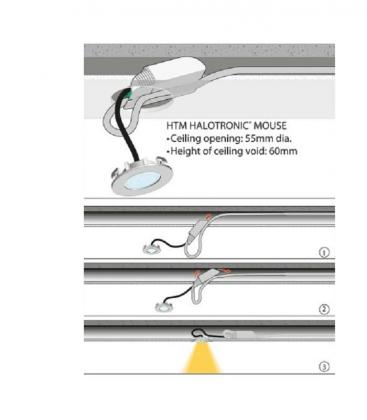

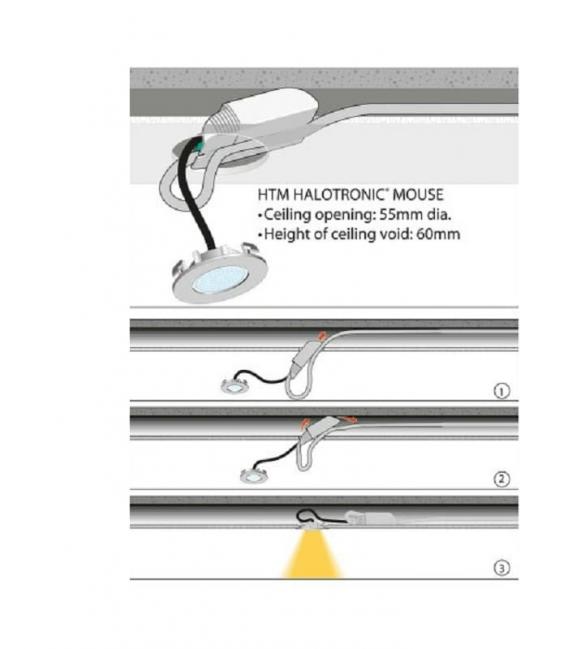

• Geeignet für platzkritischen Einbau durch kompaktes funktionelles Design
• Extrem kompakter Transformator für sehr platzkritische Einbaubedingungen (HTN)
• Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
Anwendungsgebiete
• Effekt- und Akzentbeleuchtung
• Wohnraumbereiche
• Objektbeleuchtung
• Besprechungsräume
• Restaurants
• Möbeleinbau- und Möbelaufbauleuchten
• Shopbeleuchtung
• Veranstaltungsräume
