VS-Kondensator 32mF D45 L90 250V 41058

Typ-A-Kondensatoren mit Aluminiumgehäuse - 250 V.
Für HS/HI/HM/LS-Entladungslampen.
Typ: 41058
Kapazität: 32mF

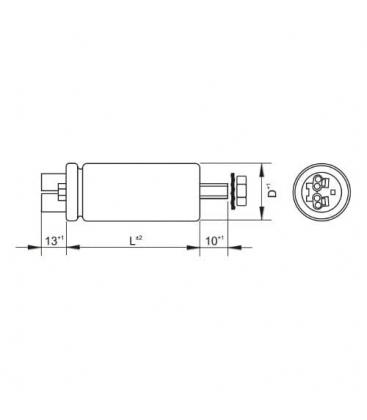

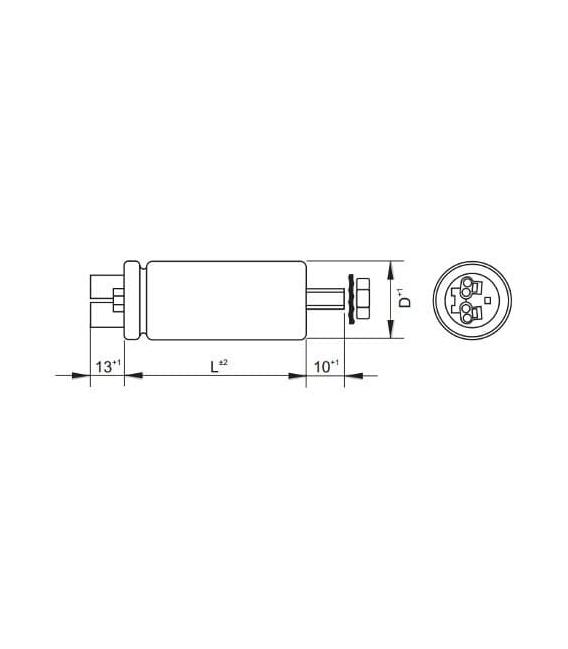

Abmessungen / Länge mm: 45/90
Befestigung: Schraube M8 × 10
Gefüllt / Trocken: Trocken
Anschluss: Push-in-Klemme
Thermische Sicherung: -
Zulassungszeichen: II
Technische Daten der Vossloh-Schwabe Parallelkondensatoren
Alle VS-Kondensatoren entsprechen der IEC 61048 A2 (Sicherheit) und IEC 61049 (Betrieb). Kondensatoren für 250 V und 280 V tragen zusätzlich das ENEC-Zeichen.
Nennspannung
- 250 V, 50 - 60 Hz ;
- 280 V, 50 - 60 Hz ;
- 450 V, 50 - 60 Hz (typabhängig)
Kapazitätstoleranz: ±10% ; ±5%
Temperaturbereich: -40...+85 °C
Relative Luftfeuchtebelastung:
- Klasse F für Typ-B-Kondensatoren
- 75% Jahresmittel
- 95% Spitzenwert an 30 Tagen
- Klasse G für Typ-A-Kondensatoren
- 65% Jahresmittel
- 85% Spitzenwert an 30 Tagen
Kondensatoren dürfen keiner Betauung ausgesetzt werden
Ausfallraten es werden maximale Spannungs-, Strom- und Temperaturwerte eingehalten = 1 ‰ pro 1000 Betriebsstunden
Zulässiges Drehmoment an der Fußschraube:
- M8 × 10 - 5 Nm (Aluminiumgehäuse)
- M8 × 10 - 2.2 Nm (Kunststoffgehäuse)
Geteilte Befestigungsstifte mit einem Abstand von 20 mm für Kunststoffgehäuse (Seitenclip)
Optionale Thermosicherung (Kondensatoren Typ A)
Anschlussdrähte:
Parallelkondensatoren für Leuchtstofflampen
- Gehäusedurchmesser 25 - 30 mm: 0.5 - 1 mm² und Schneidklemmen für H05 V-U 0,5-Leiter
- Gehäusedurchmesser > 30 mm: 0,5 - 1 mm² Parallelkondensatoren für Hochdrucklampen
Gehäusedurchmesser 25 - 30 mm: 0,5 - 1 mm² und Schneidklemmen für H05 V-U 0,5-Leiter
Gehäusedurchmesser > 30 mm: 0,5 - 1,5 mm²

Allgemeine Sicherheitshinweise
