Vorschaltgeräte, elektronisch, HID
PTI 150 220 240 I
1915535 | Hersteller: Osram | EAN: 4008321915535 | MPN: PTI-150-I
Mehr Infos - PTI 150 220 240 I HID Elektronisches Vorschaltgerät
Das PTI 150 220 240 I ist ein POWERTRONIC INTELLIGENT PTi I EVG für HID-Lampen, das mit einer Kabelklemme ausgestattet ist. Mit einer Lampenleistung von 147W und einer Betriebsfrequenz von 0,165 kHz bietet dieses EVG einen hohen Wirkungsgrad von 92%. Es hat einen Eingangsspannungsbereich von 220-240 V und kann bis zu 17 EVG an einem Leistungsschalter betreiben. Das kompakte Design mit verlängertem Klemmenbereich und zuverlässiger Zugentlastung gewährleistet eine lange Lebensdauer. Geeignet für Ladenbeleuchtung, Gesundheits- und Fitnessbereiche sowie für Effekt- und Akzentbeleuchtung.
Lampenleistung 147 W
Netzstrom 0.72 A
Zündspannung 4.5 kVp
Betriebsfrequenz 0.165 kHz
Systemleistung 160 W
EVG-Effizienz 92%
Eingangsspannung 220 - 240 V
Spannungsbereich 198…254 V
Netzfrequenz 50 - 60 Hz
Netzleistungsfaktor λ N/A
Einschaltstrom 70 A
Max. Anz. EVG an Sicherungsautomat 10 A 4
Max. Anz. EVG an Sicherungsautomat 16 A 7
Max. EVG-Anzahl an 16 A MCB, mit EBN-OS 17
Schutzleiterstrom 0.4 mA
U-OUT 250 V
Max. Arbeitsspannung zwischen LH und LL 250 V
Max. Arbeitsspannung zw. LL/LH u. Erde 250 V
Max. Kapazität der Leitung EVG/Lampe 120 pF

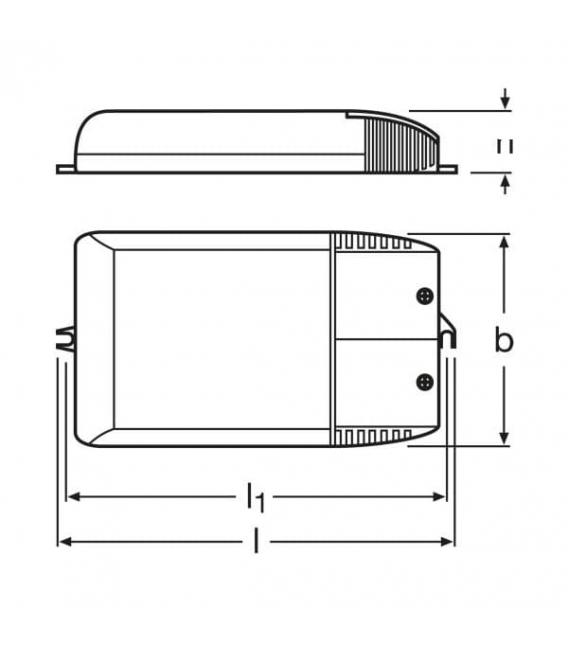

Länge 212 mm
Breite 93 mm
Höhe 33 mm
Lochmaßabstand Länge 203 mm
Leitungsquerschnitt eingangsseitig 0.75-2.5 mm²
Leitungsquerschnitt ausgangsseitig 0.75-2.5 mm²
Abisolierlänge eingangsseitig 10…11 mm
Abisolierlänge ausgangsseitig 10…11 mm
Gehäusematerial Kunststoff
Umgebungstemperaturbereich –25…+50 °C
Maximale Temperatur am Messpunkt tc 75 °C
Bauform / Ausführung Mit Zugentlastung
Garantiestufe der Systemgarantie 3c
EVG Lebensdauer 40000 h
Maximale Leitungslänge EVG/Lampe 1.5m
Übertemperaturschutz Leistungsrückregelung und Abschaltung bei T > 75 °C am tc Punkt
EVG-Reset-Zeit > 0.5s
Kabeltypen eingangsseitig NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / H05 VV-F 3 × 1.5 / NHXMH-J 3 × 1.5 mm²
Kabeltypen ausgangsseitig SIHF-J 3 × 1.5 / SIHF-J 3 × 2.5 / SIHSI 3 × 1 mm²
Dimmbar Nein
Zündzeitbegrenzung 20 min
Geeignet für Leuchten mit Schutzklasse I
Prüfzeichen - Zulassung ENEC 10 / VDE / VDE-EMC / GHOST / C-Tick
Schutzart IP20
EEI - Energieeffizienzklasse A2
Normen gem. EN 61347-2-12/gem. EN 55015/gem. EN 61000 - 3-2/gem. EN 61547/gem. EN 62493
Vorteile
• Erweiterter Klemmenbereich erlaubt das Weiterschleifen der Netzleitung (Mains Looping)
• Schraubenfixierte Kabelklemmung für zuverlässige Zugentlastung
• Bewährte, lange Lebensdauer bei maximal zulässigen Temperaturen
• Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL)
Anwendungsgebiete
• Shopbeleuchtung
• Wellnessbereiche
• Effekt- und Akzentbeleuchtung
