Vorschaltgeräte, elektronisch, HID
PT FIT 70 220 240 I
377685 | Hersteller: Osram | EAN: 4008321377685 | MPN: PT-FIT-70-I
Mehr Infos - PT FIT 70 220 240 I HID Elektronisches Vorschaltgerät
Das PT FIT 70 220 240 I ist ein POWERTRONIC PT-FIT I EVG, das für HID-Lampen entwickelt wurde. Es wird mit einer Kabelklemme für eine einfache Installation geliefert. Mit seinem hohen Wirkungsgrad von 92% und einem Eingangsspannungsbereich von 220-240V gewährleistet dieses EVG eine optimale Leistung. Es eignet sich für verschiedene Anwendungen wie Ladenbeleuchtung, Gesundheits- und Fitnessbereiche sowie Effekt- und Akzentbeleuchtung. Profitieren Sie von der ergonomischen Zugentlastung und der automatischen Sicherheitsabschaltung bei Defekten oder am Ende der Lebensdauer.
Lampenleistung 73 W
Netzstrom 0.36 A
Zündspannung 4.5 kVp
Betriebsfrequenz 0200…0.240 kHz
Systemleistung 79 W
EVG-Effizienz 92%
Eingangsspannung 220 - 240 V
Spannungsbereich 198 - 264 V
Netzfrequenz 50 - 60 Hz
Netzleistungsfaktor λ N/A
Einschaltstrom 45 A
Max. Anz. EVG an Sicherungsautomat 10 A 7
Max. Anz. EVG an Sicherungsautomat 16 A 13
Max. EVG-Anzahl an 16 A MCB, mit EBN-OS 32
Schutzleiterstrom 0.3 mA
U-OUT 250 V
Max. Arbeitsspannung zwischen LH und LL 250 V
Max. Arbeitsspannung zw. LL/LH u. Erde 250 V
Max. Kapazität der Leitung EVG/Lampe 120 pF

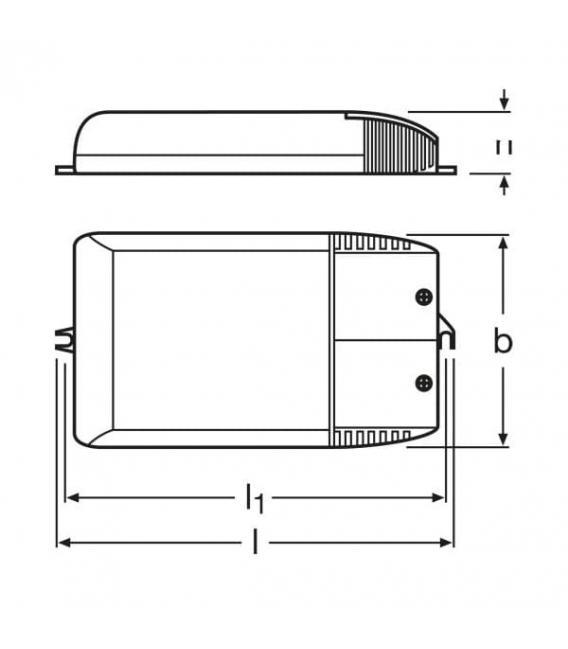

Länge 171 mm
Breite 83 mm
Höhe 32 mm
Lochmaßabstand Länge 163 mm
Leitungsquerschnitt eingangsseitig 0.75-1.5 / 0.75-2.5 mm²
Leitungsquerschnitt ausgangsseitig 0.75-1.5 / 0.75-2.5 mm²
Abisolierlänge eingangsseitig 5.5…6.5 mm
Abisolierlänge ausgangsseitig 5.5…6.5 mm
Gehäusematerial Kunststoff
Umgebungstemperaturbereich –15…+45 °C
Maximale Temperatur am Messpunkt tc 75 °C
Bauform / Ausführung Mit Zugentlastung
Garantiestufe der Systemgarantie 3c
EVG Lebensdauer 30000 h
Maximale Leitungslänge EVG/Lampe 1.5m
Übertemperaturschutz Leistungsrückregelung und Abschaltung bei T > 75 °C am tc Punkt
EVG-Reset-Zeit > 0.5s
Kabeltypen eingangsseitig NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / H05 VV-F 3 × 1.5 / NHXMH-J 3 × 1.5 mm²
Kabeltypen ausgangsseitig SIHF-J 3 × 1.5 / SIHF-J 3 × 2.5 / SIHSI 3 × 1 mm²
Dimmbar Nein
Zündzeitbegrenzung 20 min
Geeignet für Leuchten mit Schutzklasse I
Prüfzeichen - Zulassung VDE / VDE-EMC / GHOST / C-Tick
Schutzart IP20
EEI - Energieeffizienzklasse A2
Normen gem. EN 61347-2-12/gem. EN 55015/gem. EN 61000 - 3-2/gem. EN 61547/gem. EN 62493
Vorteile
• EVG mit ergonomischer Zugentlastung für normgerechte Montage in der Zwischendecke
• Optimierter Kosten/Nutzen-Faktor
• Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL)
Anwendungsgebiete
• Shopbeleuchtung
• Wellnessbereiche
• Effekt- und Akzentbeleuchtung
