Vorschaltgeräte, elektronisch
HF P 114 35 TL5 HE III 220V
999245 | Hersteller: Philips | EAN: 8711500999245 | MPN: 913713031066
Mehr Infos - HF P 114 35 TL5 HE III 220V Elektronisches Vorschaltgerät
Der HF-Performer III TL5 ist ein nachhaltiges, schlankes und hochfrequentes elektronisches Vorschaltgerät für TL5-Leuchtstofflampen. Dieses Vorschaltgerät ist ideal für Anwendungen, die eine hohe Energieeffizienz erfordern, und sorgt für konstantes Licht unabhängig von Spannungsschwankungen. Mit seinem robusten Design und einer Lebensdauer von 100000 Stunden bietet es einen flackerfreien Start und Schutz vor zu hoher Netzspannung. Es eignet sich für den Innen- und Außenbereich in verschiedenen Umgebungen wie Bürogebäuden, Krankenhäusern, Supermärkten, Industrieanlagen und Parkplätzen.
Version III
Lampentyp TL5 HE
Anzahl Lampen 1 piece [1]
Lampenleistung 14-35 W
Netzspannung 220 - 240 V
Netzfrequenz 50 - 60 Hz
Gehäuse L 360 × 30 × 22
CELMA EEI A2 BAT
Lebensdauer 90% 50000 h
Zündungsmethode Programmierter Start
Automatischer Neustart Ja
Zündzeit 1.2 (max) s
Betriebsfrequenz 46 kHz
Netzspannungsicherheit –10% /+10%
Netzspannung (AC) -8% /+6%
Einschaltstromspitze 24 (max) A
Einschaltstromweite 0.25ms
Erdkriechstrom 0.5 mA
Verlustleistung 2.0-3 W
Konstante Leistungsabweichung -2% /+2%
Betriebsgerät-Lichtstrom-Fak. 0.925 -
PowerFactor 100% Leistungsabg. 0.99 -
Batteriespannung Lampenzündung 186 - 275 V
Batteriespannung lauf. Lampen 186 - 275 V
Überspannungsschutz 320 V 48 hr
Überspannungsschutz 350 V 2 hr
Crestfaktor 1.7 (max) -
Brumm- und Geräuschlevel < 30 dB(A)
Kabelkapa. Sek. zu Erde 200 pF
Kabelkapa. Sekundärseite 200 pF
Type der Eingangklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Type der Ausgangsklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Max. 0.75m
Streifenlänge 8.0-9 mm
Master/Slave (zweilampig) Not applicable [Master/Slave oper. not applicable]
Wcs Eingangsterminals 0.50 - 1 mm²
Wcs Ausgangsterminals 0.50 - 1 mm²
Ausgewies. Lampenleist.b. TL5 HE 14/35 W
Systemleistung für TL5 HE 16.0/39.5 W
Lampenleistung für TL5 HE 14.0/36.5 W
Energeiverlust für TL5 HE 2.0/3 W
T-case life 80 C
T-case maximum 80 (max) °C
T-Zündung -25 (min), 60 (max) °C
T-ambient -25 (min), 60 (max) °C
T-storage -40 (min), 80 (max) °C
Bal lm Fac Emergency operation 0.7 -
Light output after 5 sec 50% of EBLF
Light output after 60 sec 100% of EBLF
Normal operating voltage (DC) 220 - 240 V
Batt volt guaranteed ignition 186 - 275 V
Batt volt guaranteed operation 176 - 275 V

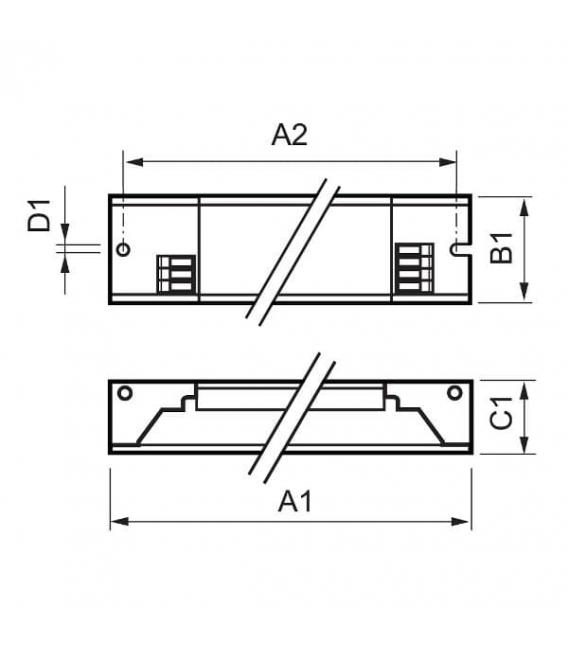

Länge A1 360 mm
Befestig.-lochabst. Länge A2 350 mm
Breite B1 30 mm
Höhe C1 22 mm
Befestigungslochdurchmesser D1 4.2 mm
Prüfzeichen ENEC / VDE-EMV
CE Kennzeichnung Ja
Temperatur Kennzeichnung 110 [Ja]
Notfallstandard IEC 60598-2-22
Vorteile
• Eine energieeffiziente Lösung
• Extrem verlustarm - höchstmögliche Klassifizierung Celma EEI A2 BAT
• Unbegrenzte Ein- und Ausschaltvorgänge
• Besonders geeignet für den Einsatz von Bewegungsmeldern
Leistungsmerkmale
• Flackerfreier Warmstart in < 0,5s
• 100000 h Lebensdauer (Ta = 50 °C)
• Smart Power gewährleistet konstantes Licht, unabhängig von Spannungsschwankungen
• Geeignet für Gleichstrom-Notbetrieb entsprechend IEC/EN 60598-22
• Für Allgemein- und Akzentbeleuchtung im Innenbereich
• Für bewegungsabhängig gesteuerte Beleuchtung
• Für Anwendungen mit Anforderungen an lange Lebensdauer
