870427 | Produttore: Osram | EAN: 4050300870427 | MPN: QTI-DALI-1-36
DALI QTi 1x36W 220V T8 Quicktronic Intelligente
Dettagli
QTi DALI 1x36W 220V DIM T8 Quicktronic intelligent è una soluzione di illuminazione versatile ed efficiente. Con una gamma di tensioni di ingresso di 198 - 264 V AC e 154...276 V DC, offre prestazioni affidabili. Questo prodotto dimmerabile è facilmente integrabile negli apparecchi di illuminazione, dispone della funzione DIM a sfioramento per una dimmerazione economica e della compatibilità con le lampade ad amalgama senza sfarfallio o riduzione della durata di vita. Inoltre, è dotato di riavvio automatico dopo la sostituzione della lampada e non richiede nuove approvazioni. È adatto a diverse applicazioni, tra cui industria, edifici pubblici, palazzetti dello sport, illuminazione a strisce e altro ancora.
Tensione in ingresso 198 - 264 V
Tensione nominale 220 - 240 V
Frequenza di rete 50 - 60 Hz
Tensione continua (cc) 154…276 V
Frequenza di funzionamento 48…120 kHz
Numero max di ECG con autom. da 10 A 17
No. max di ECG p. circuito autom. 16 A 28
Potenza dissipata in stand-by 0.2 W
Corrente di innesco 28 A
Tempo innesco 0.6 s

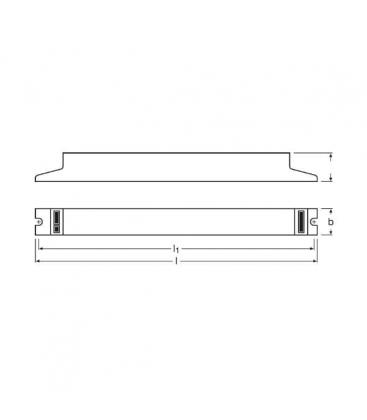

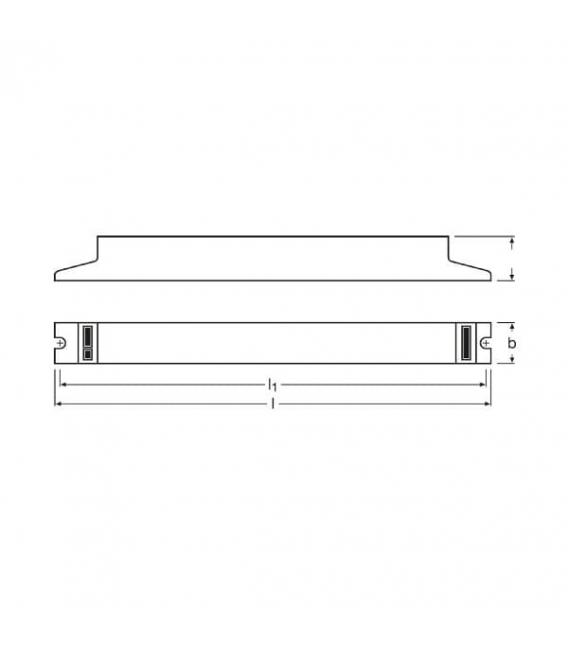

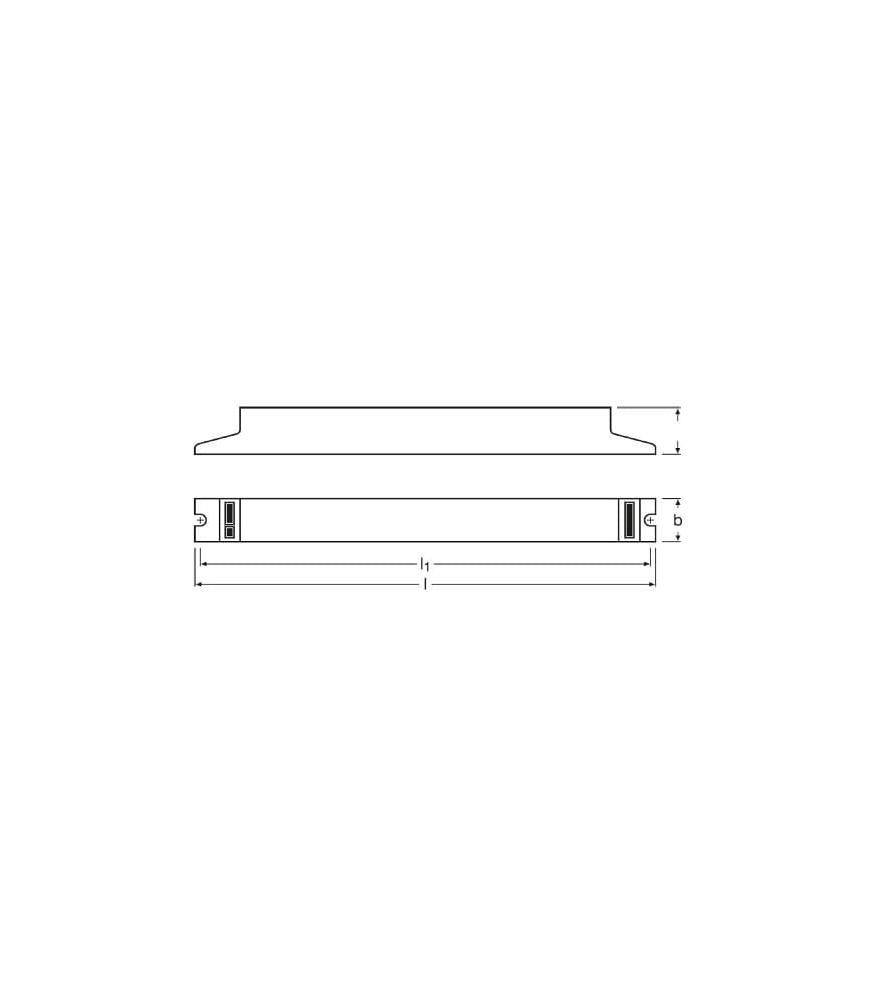

Lunghezza 360 mm
Larghezza 30 mm
Altezza 21 mm
Distanza tra fori di fissaggi-lunghezza 350 mm
Spellatura dei cavi in ingresso 8.0…9 mm
Spellatura dei cavi in uscita 8.0…9 mm
Sezione dei cavi, lato uscita 0.5-1.5 / 0.5-1 mm²
Sezione dei cavi, lato ingresso 0.5-1.5 / 0.5-1 mm²
Temperatura ambiente –20…+50 °C
Durata ECG 100000 h
Interfaccia per la regolazione DALI / Touch DIM / Touch DIM Sensor
Campo di regolazione 1…100%
Dimmerabile Sě
Protezione contro il sovraccarico Sě
Protezione contro il surriscaldamento Power reduction and switch off at T > 75 °C at the tc point
Idoneo per apparecchi con vetro frontale I
Blocco di sicurezza a fine vita della la EOL T.2
Marchi di approvazione VDE / VDE-EMC / ENEC 10 / EL / GOST / RCM / CCC / Approvazione E1
EEI - Energy Label A1 BAT
Norme Secondo EN 61347-2-3/Secondo EN 60929/Secondo EN 55015: 2006 + A1: 2007/Secondo EN 61000 - 3-2/Secondo EN 61547
Classe di sicurezza I
Grado di protezione IP20
Vantaggi
• Facile integrazione nell'apparecchio grazie alle stesse dimensioni dell'ECG DALI GI
• Funzione Touch DIM per una dimmerazione semplice ed economica di svariati ECG
• Stesso flusso luminoso sia in corrente continua che in corrente alternata
• Regolazione di lampade ad amalgama senza sfarfallio o riduzione della durata
• Riaccensione automatica dopo la sostituzione della lampada
• Non necessita di nuove omologazioni
Lineamenti DALI
• Controllo tramite l'interfaccia DALI
• Conformità dello standard DALI con le norme IEC 60929 e IEC 62386
• Protezione da sovratensioni e inversione di polarità (alimentatore elettronico OSRAM)
Funzione di Touch DIM e Touch DIM Sensor
• Dimming manuale senza elemento di controllo e con interruttori standard
• Funzione di memoria compresa (doppio clic) e soft start
Aree applicative
• Adatto per l'impiego in impianti di illuminazione d'emergenza a norma EN 50172/DIN VDE 0108-100
• Industria
• Uffici open space, corridoi e ripostigli
• Padiglioni sportivi e fabbriche
• Strisce luminose
• Illuminazione di negozi
Lineamenti
• Funzione corridoio per il collegamento diretto dell'ECG al sensore di movimento comune
• Funzione corridoio con programma per l'illuminazione preimpostato
• Funzione TouchDIM, per la parametrizzazione libera del livello di illuminamento e dell'orario di accensione
• Per SMART GRID, per il ritorno di segnale della potenza elettrica assorbita e delle ore di funzionamento delle lampade
• Per l'illuminazione di emergenza e il rilevamento automatico dell'illuminazione di emergenza da parte dell'ECG
• Consumo di energia estremamente ridotto in modalità standby: < 0,2 W (A1 BAT)
• Numero elevatissimo di cicli di accensione/spegnimento: fino a 300000
• Intervallo di dimmerazione: 1…100% (3…100% con lampada fluorescente compatta)
• Funzione POWER2LAMP per l'abbinamento ottimale dell'ECG alla lampada per tutta la durata della sorgente luminosa
