Vorschaltgeräte, elektronisch
HF B 236 TL-D EII 220V
931580 | Hersteller: Philips | EAN: 8711500931580 | MPN: 913700192866
Mehr Infos - HF B 236 TL-D EII 220V Elektronisches Vorschaltgerät
Das erschwingliche und zuverlässige HF B 236 TL-D EII 220V ist ein elektronisches Hochfrequenz-Vorschaltgerät für TLD-Leuchtstofflampen. Es entspricht den CE-Normen und bietet eine ideale Alternative zu elektromagnetischen Vorschaltgeräten. Dank seiner Energieeffizienz und langen Lebensdauer eignet sich dieses Vorschaltgerät perfekt für den Einsatz in Kaufhäusern, Flughäfen, Büros und sogar in gefährdeten oder explosiven Bereichen. Rüsten Sie Ihr Beleuchtungssystem noch heute auf!
Version EII
Lampentyp TL-D
Anzahl Lampen 2 piece [2]
Lampenleistung 36 W
Netzspannung 220 - 240 V
Netzfrequenz 50 - 60 Hz
CELMA EEI A2
Lebensdauer 90% 50000 h
Zündungsmethode Cold Start
Automatischer Neustart Ja
Zündzeit 0.5 (max) s
Betriebsfrequenz 42 (min), 45 (nom) kHz
Netzspannungsicherheit –10% /+10%
Netzspannung (AC) -8% /+6%
Einschaltstromspitze 18 (max) A
Einschaltstromweite 0.25ms
Erdkriechstrom 0.5 mA
Verlustleistung 4 W
Konstante Leistungsabweichung -2% /+2%
Betriebsgerät-Lichtstrom-Fak. 0.95 -
PowerFactor 100% Leistungsabg. 0.96 -
Batteriespannung Lampenzündung 198-254 V
Batteriespannung lauf. Lampen 176-254 V
Überspannungsschutz 320 V 48 hr
Überspannungsschutz 350 V 2 hr
Max.Anz.VG je Sicherung (B16 A) 28 ×
Crestfaktor 1.7 (max) -
Brumm- und Geräuschlevel Nicht wahrnehmbar
Totale harmon. Verzerrung EUR 15%
Kabelkapa. Sek. zu Erde 120 pF
Kabelkapa. Sekundärseite 120 pF
Type der Eingangklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Type der Ausgangsklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Max. 2.00m
Max. 0.75m
Streifenlänge 8.0-9 mm
Master/Slave (zweilampig) Yes [Master/Slave operation possible]
Wcs Eingangsterminals 0.50 - 1 mm²
Wcs Ausgangsterminals 0.50 - 1 mm²
Wcs autom. Eintrag (ALF/ADS) 0.5 mm²
Nennleistung TL-D 36 W
Systemleistung für TL-D 36.5 W
Lampenleistung für TL-D 32 W
Energeiverlust für TL-D 4.5
T-case life 75 C
T-case maximum 75 (max) °C
T-Zündung –15 (min), 50 (max) °C
T-ambient –15 (min), 50 (max) °C
T-storage -40 (min), 80 (max) °C

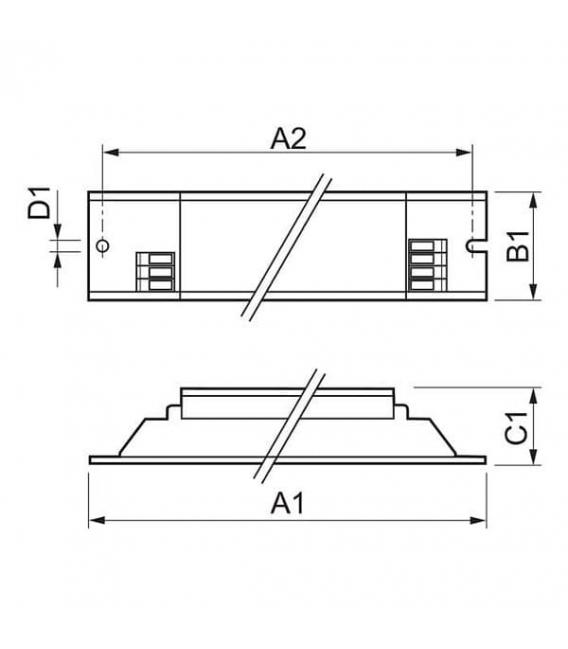

Länge A1 280 mm
Befestig.-lochabst. Länge A2 265 mm
Breite B1 30 mm
Höhe C1 28 mm
Befestigungslochdurchmesser D1 4.2 mm
Prüfzeichen ENEC / VDE-EMV
CE Kennzeichnung Ja
Temperatur Kennzeichnung 110 [Yes]
Notfallstandard IEC 60598-2-22
Leistungsmerkmale
• HF-Basic (HF-B) ist ein elektronisches Vorschaltgerät
• Geeignet für TL-D-Lampen (T8)
• Flackerfreier Kaltstart in < 0,5s
• 50000 h Lebensdauer (Ta = 75 °C)
• Geeignet für Gleichstrom-Notbetrieb entsprechend IEC/EN 60598-22
• Für den Einsatz von konventionellen Vorschaltgeräten
• Für Anwendungen mit ungedimmter Beleuchtung
• Für Anwendungen mit sehr geringer Schalthäufigkeit
