Vorschaltgeräte, elektronisch
HF P 170 TL-D EII 220V
934116 | Hersteller: Philips | EAN: 8711500934116 | MPN: 913700191366
Mehr Infos - HF P 170 TL-D EII 220V Elektronisches Vorschaltgerät
Das schlanke und leichte HF P 170 TL-D EII 220V ist ein hochfrequentes elektronisches Vorschaltgerät für TL-D-Leuchtstofflampen. Mit seiner energieeffizienten Technologie und der Einstufung in den CELMA-Energieeffizienzindex A2 sorgt dieses Vorschaltgerät für konstantes Licht unabhängig von Netzspannungsschwankungen. Die programmierte Startfunktion ermöglicht einen flackerfreien Betrieb und verlängert die Lebensdauer der Lampe. Dieses Vorschaltgerät eignet sich für verschiedene Anwendungen in Bürogebäuden, Krankenhäusern, Supermärkten usw. und bietet maximale Zuverlässigkeit im Systembetrieb.
Version EII
Lampentyp TL-D
Anzahl Lampen 1 piece [1]
Lampenleistung 70 W
Netzspannung 220 - 240 V
Netzfrequenz 50 - 60 Hz
Gehäuse L 280 × 30 × 28
CELMA EEI A2 BAT
Lebensdauer 90% 50000 h
Zündungsmethode Warm Start
Automatischer Neustart Ja
Zündzeit 0.55 (max) s
Betriebsfrequenz 42 (min), 45 (nom) kHz
Netzspannungsicherheit –10% /+10%
Netzspannung (AC) -8% /+6%
Einschaltstromspitze 18 (max)A
Einschaltstromweite 0.25 ms
Erdkriechstrom 0.5 mA
Verlustleistung 7.8 W
Konstante Leistungsabweichung -2% /+2%
Betriebsgerät-Lichtstrom-Fak. 0.95 -
PowerFactor 100% Leistungsabg. 0.99 -
Batteriespannung Lampenzündung 186-254 V
Batteriespannung lauf. Lampen 176-254 V
Überspannungsschutz 320 V 48 hr
Überspannungsschutz 350 V 2 hr
Crestfaktor 1.7 (max) -
Brumm- und Geräuschlevel Nicht wahrnehmbar
Kabelkapa. Sek. zu Erde 200 pF
Kabelkapa. Sekundärseite 200 pF
Type der Eingangklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Type der Ausgangsklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Max. 0.75 m
Streifenlänge 8.0-9 mm
Master/Slave (zweilampig) Not applicable [Master/Slave oper. not applicable]
Wcs Eingangsterminals 0.50 - 1.50 mm²
Wcs Ausgangsterminals 0.50 - 1.50 mm²
Ausgewies. Lampenleist.b. TL-D 70 W
Systemleistung für TL-D 67.8 W
Lampenleistung für TL-D 60 W
Energeiverlust für TL-D 7.8 W
T-case life 75 C
T-case maximum 75 (max) °C
T-Zündung -25 (min), 50 (max) °C
T-ambient -25 (min), 50 (max) °C
T-storage -40 (min), 80 (max) °C

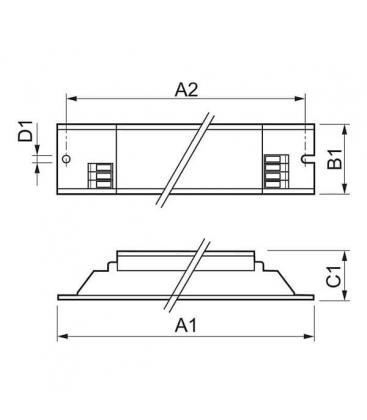

Länge A1 280 mm
Befestig.-lochabst. Länge A2 265 mm
Breite B1 30 mm
Höhe C1 28 mm
Befestigungslochdurchmesser D1 4.2 mm
Prüfzeichen ENEC / VDE-EMV
CE Kennzeichnung Ja
Temperatur Kennzeichnung 110 [Ja]
Notfallstandard IEC 60598-2-22
Effizientere Beleuchtung
• Verlustarm - Klassifizierung Celma EEI A2
• Automatischer Neustart nach Spannungseinbruch oder Lampenwechsel gewährleistet
Leistungsmerkmale
• Flackerfreier Warmstart in < 0,5s
• 50000 h Lebensdauer (Ta = 75 °C)
• Durch das verbessertes EMV-Verhalten wird die weitergehende Norm EN 55022 B erfüllt.
• Geeignet für Gleichstrom-Notbetrieb entsprechend IEC/EN 60598-22
Anwendungen
• Für Allgemein- und Akzentbeleuchtung im Innenbereich
• Für bewegungsabhängig gesteuerte Beleuchtung in gering frequentierten Räumen
• Für Anwendungen mit Anforderungen an geringen Energieverbrauch
