Ballasts, électroniques
HF P 170 TL-D EII 220V
934116 | Producteur: Philips | EAN: 8711500934116 | MPN: 913700191366
En savoir plus - HF P 170 TL-D EII Ballast électronique 220V
Fin et léger, le HF P 170 TL-D EII 220V est un ballast électronique haute fréquence conçu pour les lampes fluorescentes TL-D. Sa technologie économe en énergie et son indice d'efficacité énergétique CELMA A2 garantissent un éclairage constant indépendamment des fluctuations de la tension secteur. Grâce à sa technologie économe en énergie et à l'indice d'efficacité énergétique A2 du CELMA, ce ballast assure une lumière constante indépendamment des fluctuations de la tension secteur. Sa fonction d'allumage programmé permet un fonctionnement sans scintillement et prolonge la durée de vie de la lampe. Adapté à diverses applications dans les immeubles de bureaux, les hôpitaux, les supermarchés, etc., ce ballast offre une fiabilité maximale dans le fonctionnement du système.
Code application EII
Type de lampe TL-D
Nombre de lampes 1 piece
Puissance nom. ballast-lampe 70 W
Tension réseau 220 - 240 V
Fréquence réseau 50 - 60 Hz
Boîtier L 280 × 30 × 28
Classification Celma A2 BAT
Durée de vie (10% mortalité) 50000 h
Methode d' amorçage Warm Start
Réallumage automatique Oui
Temps d' amorçage 0.55 (max) s
Fréquence fonctionnement 42 (min), 45 (nom) kHz
Plage de tension admissible AC –10% /+10%
Plage de tens. pr perf=100% AC -8% /+6%
Courant d'appel 18 (max)A
Temps courant d'appel 0.25 ms
Courant de fuite terre 0.5 mA
Pertes puissance ballast 7.8 W
Déviation puissance constante -2% /+2%
Lum. Fact. Ballast 0.95 -
Fact.puiss. à 100% sortie puis 0.99 -
Tension d'amorçage en DC 186-254 V
Plage de tension en DC 176-254 V
Protection surtension 320 VCA 48 hr
Protection surtension 350 VCA 2 hr
Facteur de crete 1.7 (max) -
Niveau de bruit Inaudible
Cap. câbles sortie vers terre 200 pF
Cap. câbles sortie vers neutre 200 pF
Type conn. bornes entrée WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Type conn. bornes sortie WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Long. max. câble alimentation 0.75 m
Filetage 8.0-9 mm
Luminaire Maître/Esclav Pas d'application [Fonct.Maître/Esclave non applicable]
Bornes entrée 0.50 - 1.50 mm²
Bornes sortie 0.50 - 1.50 mm²
Gamme de puissance sur TL-D 70 W
Puissance système sur TL-D 67.8 W
Puissance lampe sur TL-D 60 W
Pertes sur TL-D 7.8 W
Tc durée de vie 75 C
T maximale boîtier 75 (max) °C
Température d'amorçage -25 (min), 50 (max) °C
Température ambiante -25 (min), 50 (max) °C
Température de stockage -40 (min), 80 (max) °C

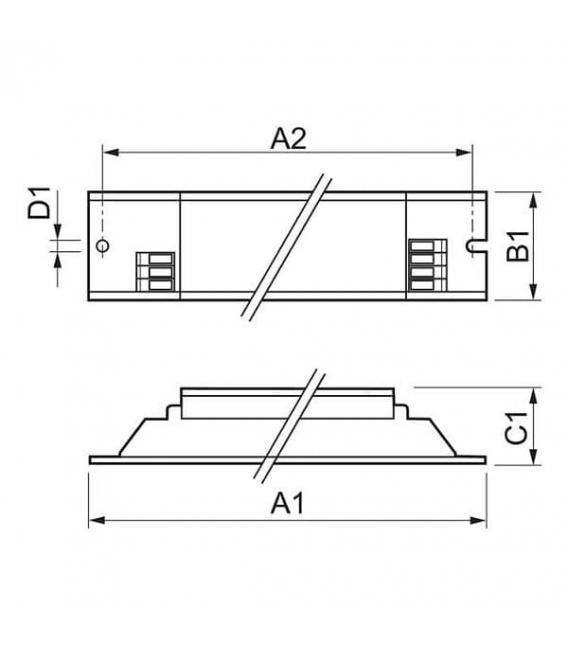

Longueur appareillage A1 280 mm
Distance orifice fixation L A2 265 mm
Largeur B1 30 mm
Hauteur C1 28 mm
Diamétre orifice fixation D1 4.2 mm
Approbation ENEC / VDE-EMV
Déclaration CE Oui
Marquage température Oui [Oui]
Standard de secour IEC 60598-2-22
• Avantages spécifiques de la nouvelle technologie Philips EII:
• Durée de vie supérieure de 50% à celle des ballasts conventionnels
• Jusqu'à 25% de réduction de la consommation énergétique à flux lumineux constant par rapport aux appareillages conventionnels
Caractéristiques
• Allumage programmé: circuit d'allumage à chaud sans clignotement préchauffant les électrodes (0,5s) ; ainsi, la lampe peut ętre allumée/éteinte sans altération de sa durée de vie utile
• Fonctionnalité de puissance intelligente: lumiére constante indépendamment des fluctuations de la tension du secteur
• Unité protégée contre les tensions secteur excessives et les branchements incorrects
• Déclenchement d'un circuit d'arręt automatique en 5 secondes en cas de défaillance de la lampe (arręt de sécurité) ; après remplacement de la lampe, le ballast se réinitialise automatiquement
• Connecteur universel permettant les câblages manuels et automatiques
Applications
• Installations avec minuteries ou détecteur de mouvement
• Luminaires pour bureaux, industries, commerces
• Aéroports et gares
