Transformador HTM 105 Alto voltaje, 35-105W/Mouse
442334 | Fabricante: Osram | EAN: 4050300442334 | MPN: HTM-105
Más - Transformador electrónico de tensión HTM 105 35-105 W

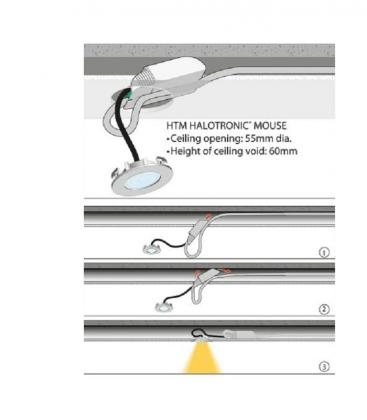

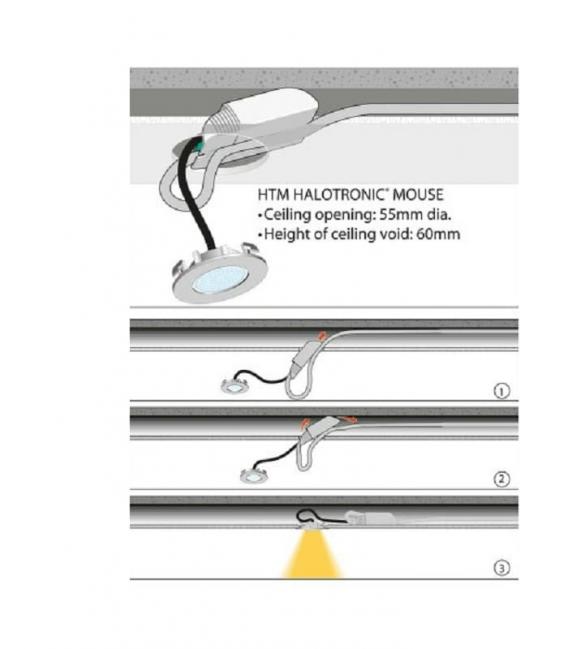

Presentamos el Transformador Electrónico HTM 105 - Alto Voltaje, 35-105W/Mouse. Este transformador compacto es perfecto para iluminación de efecto y de acento en salones, salas de conferencias, restaurantes y mucho más. Con capacidad de regulación tanto en el borde anterior como en el posterior, ofrece versatilidad para cualquier espacio. Su alta eficacia garantiza una pérdida de potencia mínima y una larga vida útil de la lámpara. La función de alivio de tensión se adapta a diferentes tipos de cable, lo que facilita la instalación. Mejore su experiencia de iluminación con el transformador electrónico HTM 105.
Potencia de la lámpara 35-105 W
Corriente red 0.41 A
Factor de potencia λ 0,99
Frecuencia de funcionamiento 43 kHz
Tensión de salida 11.3 / 11.4 V
Tensión de entrada 220 - 240 V
Frecuencia de red 50 - 60 Hz
Potencia de sistema [AGGR] 111 W
Margen de voltaje 207…264 V
Nş de ECE máximos con automático de 10 A 23
Núm. máx. de ECEs en disyuntor de 16 A 38
Eficiencia ECE 95%
Aislamiento galvanizado prim./secund. 4 kV
Corriente de encendido IP 1 A

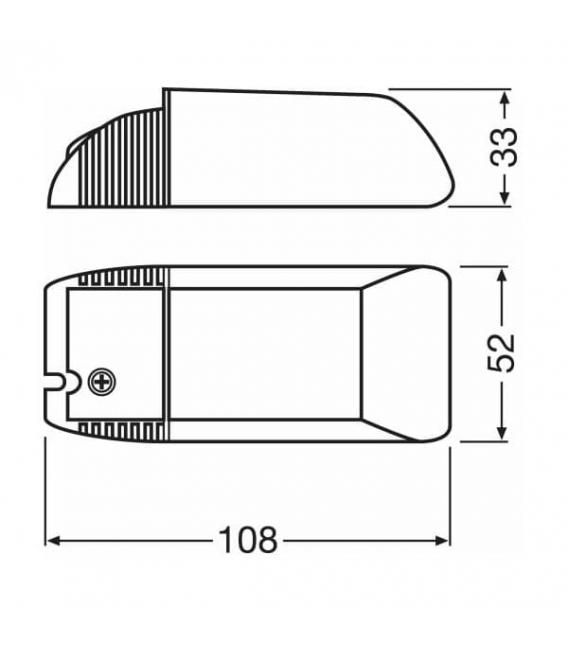

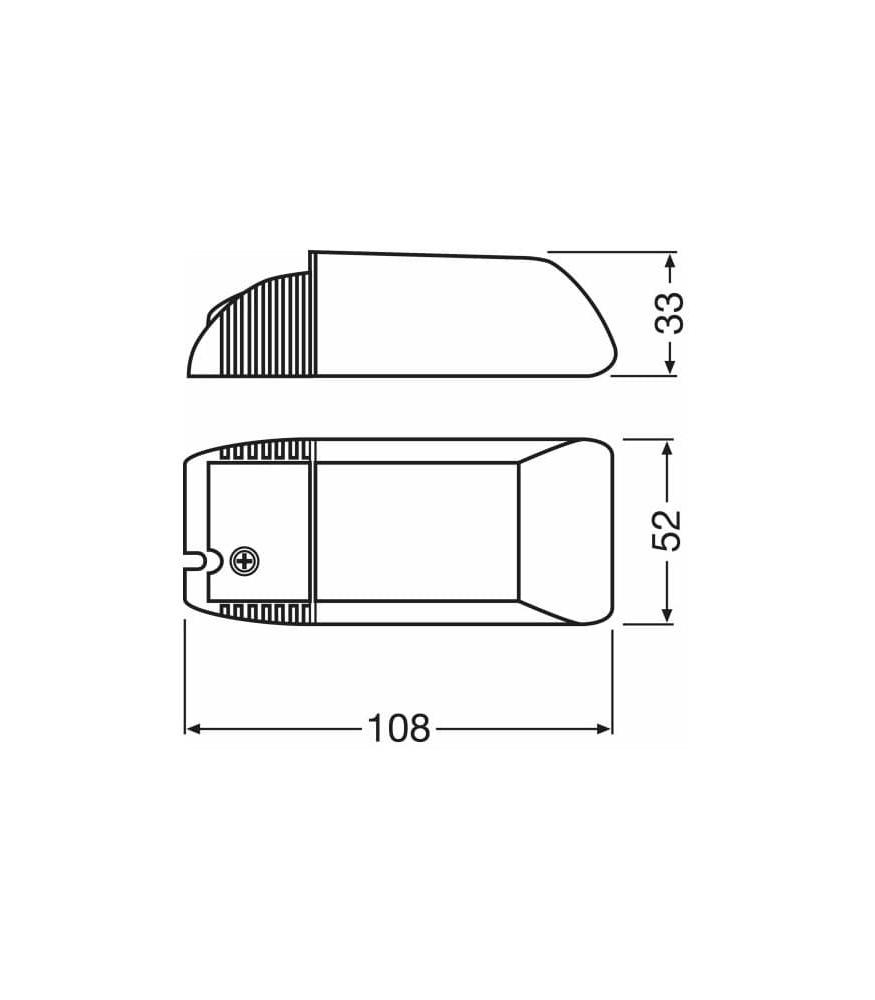

Largo 108 mm
Ancho 52 mm
Distancia entre taladros longitud -
Alto 33 mm
Distancia entre taladros anchura -
Sección de cable, entrada 2,5 mm²
Sección de cable, salida 2.5 mm²
Long aislamiento parte de la entrada 12 / 7 mm
Long aislamiento parte de la salida 12 / 7 mm
Margen de temperatura ambiente 0…+45 °C
Temp. máx. en el punto de prueba tc 85 °C
Construcción / Modelo Compacto con cable fijo
Regulador Regulador de fase descendiente y ascendiente para cargas inductivas
Protección contra sobrecarga Automático reversible
Protección contra sobrecalentamiento Desconexión automática, reversible
Protección contra cortocircuito Automático reversible
Longitud cableado máx. ECE/lámpara 2,0m
Tipos de cable, entrada NYM 3 × 1.5 / H05 VV-F 3 × 0.75 / H05 VV-F 3 × 1 / H05 VV-F 3 × 1.5 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1 / H05 VV-F 2 × 1.5 / H05 VVH2-F 2 × 0.75 / H05 VVH2-F 2 × 1.5 mm²
Tipos de cable, salida NYM 3 × 1.5 / H05 VV-F 3 × 0.75 / H05 VV-F 3 × 1.5 / H05 VV-F 3 × 1.5 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1.5 / H05 VVH2-F 2 × 0.75 mm²
Regulable Sí
Margen de regulación 0…100%
Prueba de no carga Sí
Apto para luminarias con clase de prot. II
Símbolos de homologación VDE / VDE-EMC / Aprobación E1 / EAC
Normas Según EN 61347/Según EN 55015/Según EN 61000 - 3-2/Según EN 61547/Según EN 61047
Tipo de protección IP20
Beneficios
• Regulable en la fase inicial (sin HTN) y en el corte de fase
• Protección apta para diferentes tipos de cable (HTM)
• Apto para instalaciones muy críticas respecto al espacio, gracias al compacto diseńo funcional
• Transformador extremadamente compacto para condiciones de instalación muy críticas respecto al espacio (HTN)
• Funcionamiento protector durante todo el rango de carga parcial para una larga vida útil de las lámparas
Áreas de aplicación
• Iluminación de efecto y de acento
• Salones
• Iluminación de objetos
• Salas de conferencias
• Restaurantes
• Luminarias para muebles montadas en el techo y empotradas
• Iluminación de comercios
• Salones de actos
