Alimentatori, elettronici, HID
PTI 70 220 240 I
099501 | Produttore: Osram | EAN: 4008321099501 | MPN: PTI-70-I
Dettagli - Reattore elettronico HID PTI 70 220 240 I
Il PTI 70 220 240 I è un ECG POWERTRONIC INTELLIGENT PTi I progettato per lampade HID. Con il suo morsetto per cavi, garantisce uno scarico affidabile delle tensioni e una sezione terminale estesa per il looping di rete. Questo prodotto offre una durata lunga e affidabile alle massime temperature, oltre allo spegnimento automatico di sicurezza in caso di difetti o di fine vita (EoL). Perfetto per l'illuminazione di negozi, aree sanitarie e fitness, nonché per l'illuminazione d'effetto e d'accento.
Potenza di lampada 73 W
Corrente di alimentazione 0.36 A
Tensione di innesco 4.5 kVp
Frequenza di funzionamento 0200…0.240 kHz
Potenza di sistema 79 W
Efficienza ECG 92%
Tensione in ingresso 220 - 240 V
Gamma di tensione 198 - 264 V
Frequenza di rete 50 - 60 Hz
Fattore di potenza λ 0.95
Corrente di innesco 45 A
Numero max di ECG con autom. da 10 A 7
No. max di ECG p. circuito autom. 16 A 13
Numero max.ECG con autom. 16 A e EBN-OS 32
Maximum current for mains looping 16 A
Protective conductor current 0.3 mA
U-OUT 250 V
Max. working voltage between LH and LL 250 V
Tensione massima di lavoro tra LH / LL e 250 V
Massima capacità cavo ECG/lampada 120 pF

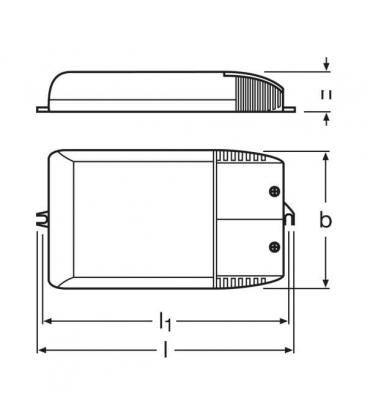

Lunghezza 171 mm
Larghezza 83 mm
Altezza 32 mm
Distanza tra fori di fissaggi-lunghezza 163 mm
Sezione dei cavi, lato ingresso 0.75-2.5 mm²
Sezione dei cavi, lato uscita 0.75-2.5 mm²
Spellatura dei cavi in ingresso 10…11 mm
Spellatura dei cavi in uscita 10…11 mm
Involucro Plastic
Temperatura ambiente –25…+50 °C
Temperatura di funzionamento 80 °C
Durata ECG 50000 h
Forma / finitura Con coprimorsetto
System guarantee level 3c
Lunghezza max dei cavi del sistema 1.5m
Protezione contro le sovratemperature Power reduction and switch off at T > 80 °C at the tc point
Protezione da sovratensioni 275…300 V 48 h
Protezione da sovratensioni a 300…320 V 2 h
Protezione da sovratensioni a 320…350 V 5 min
Tempo per ripristino dell' ECG > 0.5s
Tipologia di cavi, lato ingresso NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / H05 VV-F 3 × 1.5 / NHXMH-J 3 × 1.5 mm²
Tipologia di cavi, lato uscita SIHF-J 3 × 1.5 / SIHF-J 3 × 2.5 / SIHSI 3 × 1 mm²
Dimmerabile No
Limitazione del tempo di innesco 20 min
Idoneo per apparecchi con vetro frontale I
Marchi di approvazione ENEC 10 / VDE / VDE-EMC / GOST / C-Tick
Grado di protezione IP20
EEI - Energy Label A2
Norme acc. to EN 61347-2-12/acc. to EN 55015/acc. to EN 61000 - 3-2/sec. EN 61547/acc. to EN 62493
Vantaggi
• La sezione estesa del morsetto terminale consente di collegare le lampade in parallelo
• Morsetti serrafilo avvitabili per un serraggio affidabile
• Lunga durata affidabile alle massime temperature ammesse
• Spegnimento automatico di sicurezza delle lampade in caso di guasto o al termine della durata (EoL T)
Aree applicative
• Illuminazione di negozi
• Zone per la salute e il fitness
• Illuminazione d'effetto e d'accento
