HF P 149 TL5 HO III 220V

Codice applicazione III
Versione tipo IDC
Tipo di lampada TL5 HO
Numero di lampade stimate 1 piece/unit
Numero di prodotti sotto interruttore magnetotermico (16 A tipo B) 28
Riavvio automatico Sì
Tensione in ingresso 220 - 240 V
Frequenza di ingresso 50 - 60 Hz
Frequenza operativa 46 kHz
Metodo di accensione Programmed Start
Fattore di cresta (Max) 1.7
Fattore di potenza 100% del carico 0.99
Tempo di accensione (Max) 0.9 s
Tensione di rete performance (CA) -8%…+6%
Sicurezza tensione di rete (CA) –10%…+10%
Corrente di dispersione 0.5 mA
Larghezza corrente di spunto 0.25 ms
Deviazione wattaggio costante -2% /+2%
Fattore reattore 0.925
Perdite di potenza 3.5 W
Picco corrente di spunto (Max) 24 A
Tipo di connettore terminali in ingresso WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Capacità cavi uscita Reciproca 200 pF
Tipo di connettore terminali di uscita WAGO 251 universal connector [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Lunghezza cavi cablaggio a caldo 0.75 m
Lunghezza sguainatura 8.0-9 mm
Installazione doppia Master/slave Not applicable [ Master/Slave oper. not applicable]
Sezione trasversale terminale di ingresso 0.50 - 1 mm²
Sezione trasversale terminale di uscita 0.50 - 1 mm²
Capacità del cavo in uscita - Terra 200 pF
Potenza specificata reattore-lampada 49 W
Potenza della lampada specificata con TL5 49 W
Potenza sistema con TL5 53.5 W
Potenza della lampada con TL5 50 W
Perdita di potenza con TL5 3.5 W
Potenza della lampada specificata con TL5 ECO 49 W
Potenza sistema con TL5 ECO 49.5 W
Potenza della lampada con TL5 ECO 46 W
Perdita di potenza con TL5 ECO 3.6 W
Temp. ambiente (Max) 60 °C
Temp. ambiente (Min) -25 °C
Temp. di stoccaggio (Max) 80 °C
Temp. di stoccaggio (Min) –40 °C
Temp. Involucro per definire durata di vita 80 °C
Temp. massima involucro (Max) 80 °C
Temp. accensione (Max) 60 °C
T. accensione (Min) -25 °C

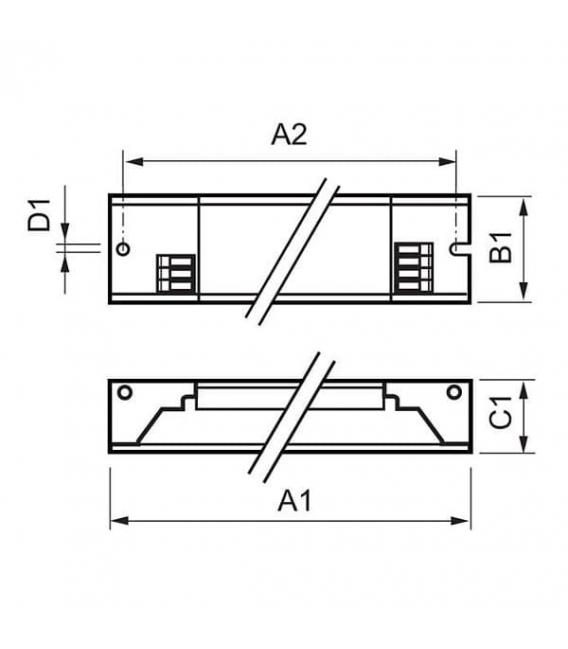

Corpo L360 × 30 × 22
Emissione luminosa nominale dopo 60 secondi 100% of EBLF
Tensione batteria per accensione lampada 198-254 V
Tensione di esercizio normale (CC) 220 - 240 V
Tensione batteria per funzionamento lampada 176-254 V
Tensione batteria per funzionamento garantito 176 - 275 V
Tensione batteria per accensione garantita 186 - 275 V
Fattore del flusso luminoso reattore di emergenza (EBLF) 0.7%
Emissione luminosa nominale dopo 5 secondi 50% of EBLF

Vantaggi
• Possono essere ottenuti risparmi ottimali utilizzando HF-PIII con le lampade TL5 ECO (sistema).
• L'avvio programmato consente alle lampade di accendersi e spegnersi senza limitarne la durata.
• Funzionamento di emergenza CC in linea con le norme per apparecchi di illuminazione IEC/EN 60598-2-22
• Adatto agli apparecchi per illuminazione con classe di protezione I e, dopo i test, classe II

Lineamenti
• Avvio che preriscalda, programmato, senza sfarfallio ( < 1s) che consente alle lampade di accendersi e spegnersi senza limitarne la durata
• La correzione attiva del fattore di potenza garantisce luce costante indipendentemente dalle oscillazioni della tensione di rete
• L'unità è protetta da tensione di rete eccessiva e connessioni non corrette
• Il connettore universale Wago 251 offre la flessibilità del cablaggio manuale orizzontale o a pressione robotizzato o il cablaggio ALF robotizzato verticale.

Applicazioni
• Utilizzato con sistemi di controllo di rilevamento del movimento come Philips OccuPlus
• Applicazioni per interni, come edifici adibiti a uffici, ospedali, supermercati, grandi magazzini, strutture industriali e scuole
• Applicazioni per esterni di classe I, ad esempio strutture industriali e parcheggi

Avvertenze per la sicurezza
