Trasformatore HTN 75 230/240V, 20W-75W
073037 | Produttore: Osram | EAN: 4008321073037 | MPN: HTN-75
Dettagli - Trasformatore elettronico HTN 75 230 240V, 20W-75W
Vi presentiamo il trasformatore elettronico HTN 75, la soluzione perfetta per le lampade alogene a bassa tensione. Con una gamma di potenze da 20 a 75W, questo trasformatore offre un'elevata efficacia e una perdita di potenza minima. Il suo design compatto consente una facile installazione in aree critiche dal punto di vista dello spazio. Inoltre, garantisce un funzionamento protettivo per l'intero intervallo di carico parziale, assicurando una lunga durata della lampada. Ideale per l'illuminazione di effetti, salotti, ristoranti e altro ancora. Aggiornate il vostro impianto di illuminazione con il trasformatore elettronico HTN 75!
Potenza di lampada 20…75 W
Corrente di alimentazione 0.32 A
Fattore di potenza λ 0,95
Frequenza di funzionamento 50 kHz
Tensione in uscita 11.5 / 11.7 V
Tensione in ingresso 220 - 240 V
Frequenza di rete 50 - 60 Hz
Potenza di sistema [AGGR] 79 W
Gamma di tensione 207…254 V
Numero max di ECG con autom. da 10 A 37
No. max di ECG p. circuito autom. 16 A 59
Efficienza ECG 95%
Isolamento galvanico primario/secondario 4 kV
Corrente di innesco 0.37 A

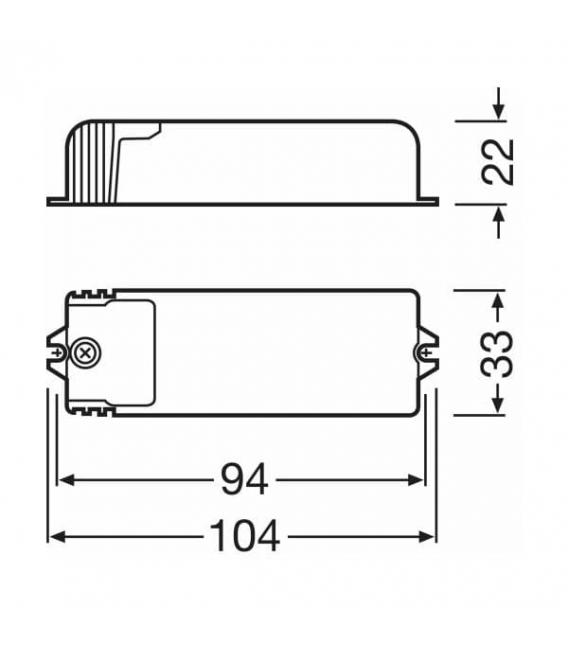

Lunghezza 104 mm
Larghezza 33 mm
Distanza tra fori di fissaggi-lunghezza 98 mm
Altezza 22 mm
Distanza tra fori di fissaggio-larghezza -
Sezione dei cavi, lato ingresso 1,5 mm²
Sezione dei cavi, lato uscita 1.5 mm²
Spellatura dei cavi in ingresso 10 / 6 mm
Spellatura dei cavi in uscita 10 / 6 mm
Temperatura ambiente 0…+50 °C
Temperatura massima nel punto di prova T 85 °C
Forma / finitura Molto piccolo con coprimorsetto
Dimmer Controllo di fase fronte discesa
Protezione contro il sovraccarico Reversibile automatico
Protezione contro il surriscaldamento Reversibile automatico
Protezione contro i corto circuiti Reversibile automatico
Lunghezza massima cavi ECG/lampada 2,0m
Tipologia di cavi, lato ingresso NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 mm²
Tipologia di cavi, lato uscita NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H03VV-F 2 × 0.75 mm²
Dimmerabile Sě
Campo di regolazione 0…100%
Prova funzionamento a vuoto Sě
Idoneo per apparecchi con vetro frontale II
Marchi di approvazione VDE / VDE-EMC / Approvazione E1 / EAC
Norme Secondo EN 61347/Secondo EN 55015/Secondo EN 61000 - 3-2/Secondo EN 61547/Secondo EN 61047
Grado di protezione IP20
Vantaggi
• Morsetto serrafilo idoneo a diversi tipi di cavi (HTM)
• Adatta all'installazione in spazi ridotti grazie al design compatto e funzionale
• Trasformatore estremamente compatto per l'installazione in spazi molto ristretti (HTN)
• Funzionamento di protezione per tutto il range di carico parziale, in modo da assicurare una lunga durata della lampada
Aree applicative
• Illuminazione d'effetto e d'accento
• Soggiorni
• Illuminazione di oggetti
• Sale riunioni
• Ristoranti
• Apparecchi per mobili per montaggio da incasso o su superficie
• Illuminazione di negozi
• Sale per eventi
