HTN 75 Transformateur 230/240V, 20W-75W
073037 | Producteur: Osram | EAN: 4008321073037 | MPN: HTN-75
En savoir plus - HTN 75 Transformateur électronique 230 240V, 20W-75W
Le transformateur électronique HTN 75 est la solution parfaite pour les lampes halogènes basse tension. Avec une plage de puissance de 20 à 75 W, ce transformateur offre une grande efficacité et une perte de puissance minimale. Sa conception compacte permet une installation facile dans les endroits où l'espace est restreint. De plus, il assure un fonctionnement protecteur sur toute la plage de charge partielle, ce qui garantit une longue durée de vie de la lampe. Idéale pour les éclairages d'effet, les salons, les restaurants, etc. Améliorez votre installation d'éclairage avec le transformateur électronique HTN 75 dès aujourd'hui !
Puissance de la lampe 20…75 W
Courant de ligne 0.32 A
Facteur de puissance λ 0,95
Fréquence de fonctionnement 50 kHz
Tension de sortie 11.5 / 11.7 V
Tension à l'entrée 220 - 240 V
Fréquence du réseau 50 - 60 Hz
Consom. lpe + ballast [AGGR] 79 W
Plage de tension 207…254 V
Nbre max. de BE sur disjoncteur 10 A 37
Nombre max des ECG sur disjoncteur 16 A 59
Efficacité du BE 95%
Isolation galvan. entre second. et prim. 4 kV
Courant d'appel 0.37 A

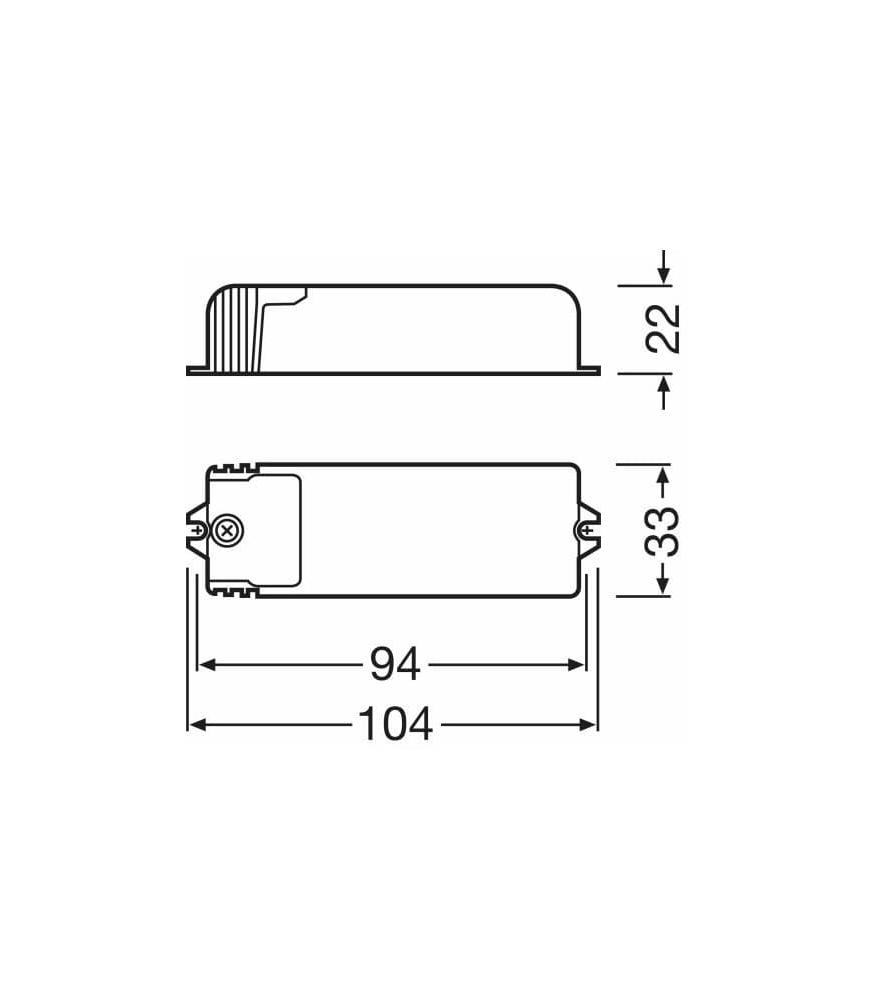

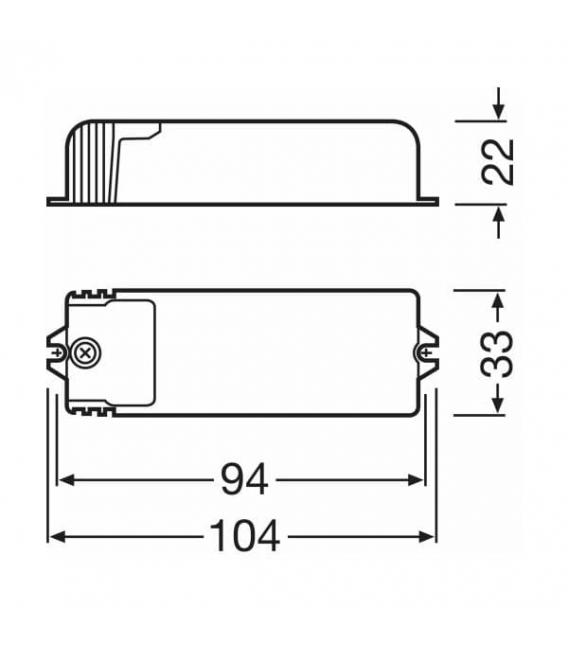

Longueur 104 mm
Largeur 33 mm
Entraxe de fixation, longueur 98 mm
Hauteur 22 mm
Entraxe de fixation, largeur -
Section du câble au primaire 1,5 mm²
Section du câble au secondaire 1.5 mm²
Longueur à dénuder, côté primaire 10 / 6 mm
Longueur à dénuder, côté secondaire 10 / 6 mm
Plage de température ambiante 0…+50 °C
Température maximale au point de test 85 °C
Design / version Très compact avec serre-câble
Variateur Contrôle fin de phase
Protection contre la surcharge Automatique et réversible
protection contre la surchauffe Automatique et réversible
Protection contre les courts-circuits Automatique et réversible
Longueur max. entre ballast et lampe 2,0m
Types de câbles au primaire NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 mm²
Types de câbles au secondaire NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H03VV-F 2 × 0.75 mm²
Gradable Oui
Plage de gradation 0…100%
Charge à vide Oui
Pour appareil avec classe de protec II
Labels et agréments VDE / VDE-EMC / Homologué E1 / EAC
Normes Conformément à EN 61347/Conformément à EN 55015/Conformément à EN 61000 - 3-2/Conformément à EN 61547/Conformément à EN 61047
Type de protection IP20
Avantages
• Serre-câble disponible pour différents types de câble (HTM)
• Grâce à son design compact, convient à une installation offrant peu d'espace
• Transformateur extręmement compact pour des conditions d'installation offrant peu d'espace (HTN)
• Fonctionnement de protection dans toute la plage de charge partielle pour une longue durée de vie de la lampe
Domaines d'application
• Eclairage d'effet et d'accentuation
• Salons
• Éclairage d'objets
• Salles de conférences
• Restaurants
• Fixation de meubles encastrés et montés en surface
• Éclairage de commerces
• Salles de réception
