Transformador HTN 75 230/240V, 20W-75W
073037 | Fabricante: Osram | EAN: 4008321073037 | MPN: HTN-75
Más - Transformador electrónico HTN 75 230 240V, 20W-75W
Presentamos el transformador electrónico HTN 75: la solución perfecta para lámparas halógenas de bajo voltaje. Con una gama de potencias de 20 a 75 W, este transformador ofrece una alta eficacia y una pérdida de potencia mínima. Su diseño compacto facilita la instalación en espacios reducidos. Además, proporciona un funcionamiento de protección en todo el rango de carga parcial, lo que garantiza una larga vida útil de la lámpara. Ideal para iluminación de efectos, salones, restaurantes, etc. Actualice su sistema de iluminación con el transformador electrónico HTN 75 hoy mismo.
Potencia de la lámpara 20…75 W
Corriente red 0.32 A
Factor de potencia λ 0,95
Frecuencia de funcionamiento 50 kHz
Tensión de salida 11.5 / 11.7 V
Tensión de entrada 220 - 240 V
Frecuencia de red 50 - 60 Hz
Potencia de sistema [AGGR] 79 W
Margen de voltaje 207…254 V
Nş de ECE máximos con automático de 10 A 37
Núm. máx. de ECEs en disyuntor de 16 A 59
Eficiencia ECE 95%
Aislamiento galvanizado prim./secund. 4 kV
Corriente de encendido IP 0.37 A

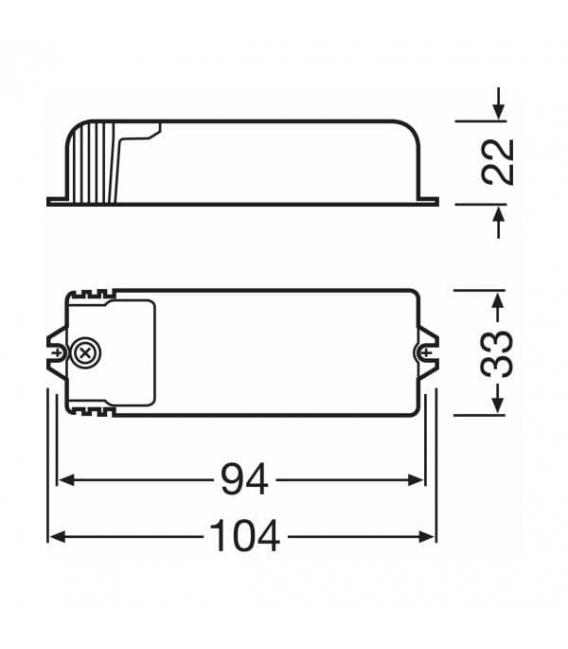

Largo 104 mm
Ancho 33 mm
Distancia entre taladros longitud 98 mm
Alto 22 mm
Distancia entre taladros anchura -
Sección de cable, entrada 1,5 mm²
Sección de cable, salida 1.5 mm²
Long aislamiento parte de la entrada 10 / 6 mm
Long aislamiento parte de la salida 10 / 6 mm
Margen de temperatura ambiente 0…+50 °C
Temp. máx. en el punto de prueba tc 85 °C
Construcción / Modelo Muy pequeńo con cable fijo
Regulador Control de corte de fase
Protección contra sobrecarga Automático reversible
Protección contra sobrecalentamiento Desconexión automática, reversible
Protección contra cortocircuito Automático reversible
Longitud cableado máx. ECE/lámpara 2,0m
Tipos de cable, entrada NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 mm²
Tipos de cable, salida NYM 3 × 1.5 / H05 VV-F 2 × 0.75 / H03VV-F 2 × 0.75 mm²
Regulable Sí
Margen de regulación 0…100%
Prueba de no carga Sí
Apto para luminarias con clase de prot. II
Símbolos de homologación VDE / VDE-EMC / Aprobación E1 / EAC
Normas Según EN 61347/Según EN 55015/Según EN 61000 - 3-2/Según EN 61547/Según EN 61047
Tipo de protección IP20
Beneficios
• Regulable en la fase inicial (sin HTN) y en el corte de fase
• Protección apta para diferentes tipos de cable (HTM)
• Apto para instalaciones muy críticas respecto al espacio, gracias al compacto diseńo funcional
• Transformador extremadamente compacto para condiciones de instalación muy críticas respecto al espacio (HTN)
• Funcionamiento protector durante todo el rango de carga parcial para una larga vida útil de las lámparas
Áreas de aplicación
• Iluminación de efecto y de acento
• Salones
• Iluminación de objetos
• Salas de conferencias
• Restaurantes
• Luminarias para muebles montadas en el techo y empotradas
• Iluminación de comercios
• Salones de actos
