DALI 105 Transformator 230-240V, 35-105W
420633 | Hersteller: Osram | EAN: 4008321420633 | MPN: HTI-105
Mehr Infos - DALI 105 Effizienter dimmbarer elektronischer Transformator
Rüsten Sie Ihr Beleuchtungssystem mit dem elektronischen Transformator DALI 105 auf. Mit einem Leistungsbereich von 35-105 W und dimmbaren Funktionen bietet dieser Transformator eine effiziente Leistung für Niedervolt-Halogenlampen. Sein hoher Wirkungsgrad sorgt für minimalen Stromverbrauch, während seine Schutzfunktionen eine lange Lebensdauer der Lampen garantieren. Dieser Transformator eignet sich perfekt für verschiedene Anwendungen wie Wohnzimmer, Restaurants und Konferenzräume und ist ein Muss für jede Inneninstallation. Vertrauen Sie auf seine elektrische Isolierung und seinen reversiblen Schutz, um Ihr Beleuchtungserlebnis zu verbessern.
Lampenleistung 35-105 W
Netzstrom 0,45 A
Eingangsspannung DC 176…275 V
Netzleistungsfaktor λ 0,95
Betriebsfrequenz 40 kHz
Nennausgangsspannung 11,6 / 11,4 V
Nennspannung 220 - 240 V
Netzfrequenz 50 - 60 Hz
Systemleistung 108 W
Max. Anz. EVG an Sicherungsaut. 10 A (B) 23
Max. Anz. EVG an Sicherungsaut. 16 A (B) 38
Galvanische Trennung primär/sekundär 4 kV
Einschaltstrom 0,6 A

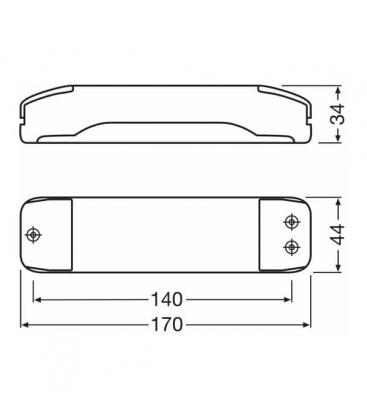

Länge 170 mm
Breite 44 mm
Höhe 34 mm
Abisolierlänge eingangsseitig 8 mm
Abisolierlänge ausgangsseitig 8 mm
Lochmaßabstand Länge 140 mm
Umgebungstemperaturbereich –20…+50 °C
Maximale Temperatur am Messpunkt tc 75 °C
Bauform / Ausführung Länglich mit Zugentlastung
Dim-Methode DALI oder Touch DIM / Touch DIM Sensor
DIM-Schnittstelle DALI / Touch DIM
Überlastschutz Automatisch reversibel
Übertemperaturschutz Automatisch reversibel
Kurzschlussschutz Automatisch reversibel
Max. Leitungslänge zu Lampe/Led-Modul 2,0m
Kabel-/Leitungstypen, eingangsseitig H03VV-F 2 × 0.50 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 / H05 VVH2-F 2 × 0.75 / H05 VV-F 2 × 2.5 / H05 VV5G 1.5 / NYM-O 2 × 1.5 / NYM-J 3 × 1.5 / NYM-J 5 × 1.5 mm²
Kabel-/Leitungstypen, ausgangsseitig H03VV-F 2 × 0.75 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1.5 / H05 VV-F 2 × 2.5 / NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / NYM-O 2 × 1.5 mm²
Dimmbar Ja
Dimmbereich 0.1…100%
Leerlauffestigkeit Ja
Prüfzeichen - Zulassung E1-Zulassung / VDE / VDE-EMC
Normen Gemäß EN 55015: 2006 + A1: 2007/Gemäß EN 61000 - 3-2/Gemäß EN 61547/Gemäß EN 61347-2-2
Schutzart IP20
Vorteile
• Minimierter Energieverbrauch durch den hohen Wirkungsgrad
• Durchverdrahtung auf der Primärseite möglich
• Großer Temperaturbereich
• Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
Anwendungsgebiete
• Effekt- und Akzentbeleuchtung
• Wohnraumbereiche
• Objektbeleuchtung
• Besprechungsräume
• Restaurants
• Deckeneinbau- und Deckenaufbauleuchten
• Shopbeleuchtung
• Veranstaltungsräume
• Geeignet für Installationen im Innenbereich
Eigenschaften
• DALI-Trafo für Niedervolthalogenlampen
• Galvanische Trennung zwischen Primär- und Sekundärseite
• Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
• Sekundärseitiges Schalten zwischen elektronischem Trafo und Lampe nicht zulässig
• Energieeffizienz: ≥ 91% (gemäß ErP-Verordnung 2012/1194/EC)
• Gerät auch für Spezialanwendungen, die Dimmniveau unter 1% erfordern, geeignet
