Transformador DALI 105 230-240V, 35-105W
420633 | Fabricante: Osram | EAN: 4008321420633 | MPN: HTI-105
Más - Transformador electrónico regulable eficiente DALI 105
Actualice su sistema de iluminación con el transformador electrónico DALI 105. Con un rango de potencia de 35-105 W y capacidad de regulación, este transformador ofrece un rendimiento eficiente para lámparas halógenas de bajo voltaje. Su alta eficiencia asegura un consumo mínimo de energía, mientras que sus características de protección garantizan una larga vida útil de la lámpara. Perfecto para diversas aplicaciones, como salones, restaurantes y salas de conferencias, este transformador es imprescindible para cualquier instalación de interior. Confíe en su aislamiento eléctrico y protección reversible para mejorar su experiencia de iluminación.
Potencia de la lámpara 35-105 W
Corriente red 0,45 A
Tensión cc 176…275 V
Factor de potencia λ 0,95
Frecuencia de funcionamiento 40 kHz
Tensión de salida 11,6 / 11,4 V
Tensión nominal 220 - 240 V
Frecuencia de red 50 - 60 Hz
Potencia de sistema [AGGR] 108 W
Nş de ECE máximos con automátic 10 A (B) 23
Nş de ECE máximos con automátic 16 A (B) 38
Aislamiento galvanizado prim./secund. 4 kV
Corriente de encendido IP 0,6 A

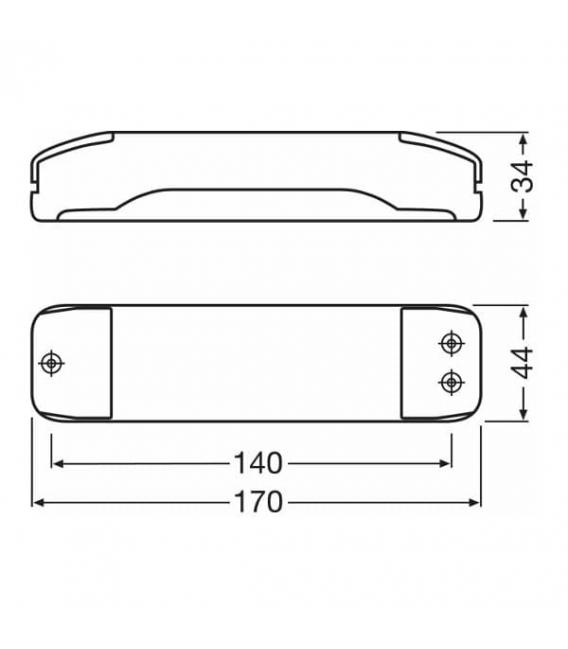

Largo 170 mm
Ancho 44 mm
Alto 34 mm
Long aislamiento parte de la entrada 8 mm
Long aislamiento parte de la salida 8 mm
Distancia entre taladros longitud 140 mm
Margen de temperatura ambiente –20…+50 °C
Temp. máx. en el punto de prueba tc 75 °C
Construcción / Modelo Largo con cable fijo
Regulador DALI o Touch DIM/Touch DIM Sensor
Interfaz DIM DALI / Touch DIM
Protección contra sobrecarga Automático reversible
Protección contra sobrecalentamiento Desconexión automática, reversible
Protección contra cortocircuito Automático reversible
Longitud cableado máx. ECE/lámpara 2,0m
Tipos de cable, entrada H03VV-F 2 × 0.50 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 / H05 VVH2-F 2 × 0.75 / H05 VV-F 2 × 2.5 / H05 VV5G 1.5 / NYM-O 2 × 1.5 / NYM-J 3 × 1.5 / NYM-J 5 × 1.5 mm²
Tipos de cable, salida H03VV-F 2 × 0.75 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1.5 / H05 VV-F 2 × 2.5 / NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / NYM-O 2 × 1.5 mm²
Regulable Sí
Margen de regulación 0.1…100%
Prueba de no carga Sí
Símbolos de homologación Aprobación E1 / VDE / VDE-EMC
Normas Según EN 55015: 2006 + A1: 2007/Según EN 61000 - 3-2/Según EN 61547/Según EN 61347-2-2
Tipo de protección IP20
Beneficios
• Consumo eléctrico muy bajo gracias a la alta eficiencia
• Posibilidad de cableado continuo en el lado primario
• Elevado margen de temperatura:
• Funcionamiento protector durante todo el rango de carga parcial para una larga vida útil de las lámparas
Áreas de aplicación
• Iluminación de efecto y de acento
• Salones
• Iluminación de objetos
• Salas de conferencias
• Restaurantes
• Luminarias para techos montadas en el techo y empotradas
• Iluminación de comercios
• Salones de actos
• Apto para instalaciones de interiores
Características
• Transformador DALI para lámparas halógenas de bajo voltaje
• Aislamiento eléctrico entre el lado primario y el lado secundario
• Protección contra cortocircuitos, protección contra sobrecarga y protección contra sobretemperatura: electrónicamente reversible
• No se permite la conmutación entre transformador electrónico y la lámpara
• Eficiencia energética: = 91% (conforme a la normativa ErP 2012/1194/CE)
