Transformateurs électroniques
Transformateur DALI 10530-240V, 35-105W
420633 | Producteur: Osram | EAN: 4008321420633 | MPN: HTI-105
En savoir plus - Transformateur électronique à gradation efficace DALI 105
Améliorez votre système d'éclairage avec le transformateur électronique DALI 105. Avec une plage de puissance de 35 à 105 W et des capacités de gradation, ce transformateur offre des performances efficaces pour les lampes halogènes basse tension. Son rendement élevé assure une consommation d'énergie minimale, tandis que ses fonctions de protection garantissent une longue durée de vie de la lampe. Parfait pour diverses applications telles que les salons, les restaurants et les salles de conférence, ce transformateur est indispensable pour toute installation intérieure. Faites confiance à son isolation électrique et à sa protection réversible pour améliorer votre expérience de l'éclairage.
Puissance de la lampe 35-105 W
Courant de ligne 0,45 A
Tension admissible 176…275 V
Facteur de puissance λ 0,95
Fréquence de fonctionnement 40 kHz
Tension de sortie 11,6 / 11,4 V
Tension nominale 220 - 240 V
Fréquence du réseau 50 - 60 Hz
Consom. lpe + ballast [AGGR] 108 W
Nbre max. de BE sur disjoncteur 10 A 23
Nombre max des ECG sur disjoncteur 16 A 38
Isolation galvan. entre second. et prim. 4 kV
Courant d'appel 0,6 A

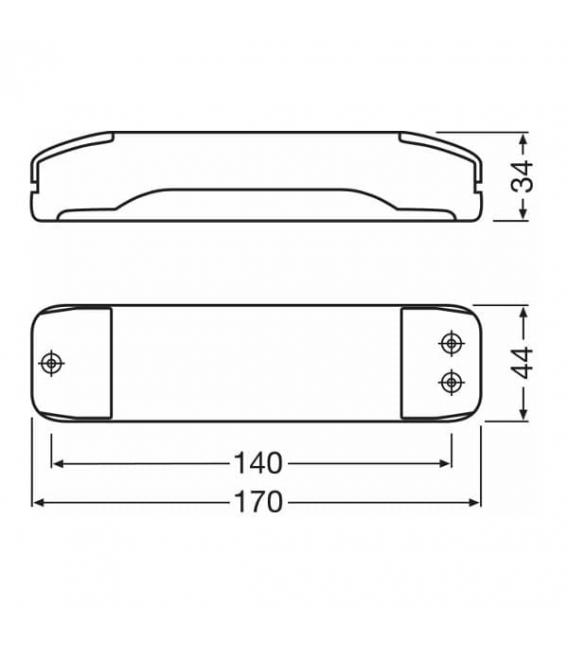

Longueur 170 mm
Largeur 44 mm
Hauteur 34 mm
Longueur à dénuder, côté primaire 8 mm
Longueur à dénuder, côté secondaire 8 mm
Entraxe de fixation, longueur 140 mm
Plage de température ambiante –20…+50 °C
Température maximale au point de test 75 °C
Design / version Version longue avec serre-câble
Variateur DALI ou Touch DIM/Touch DIM Sensor
Gradateur DALI / Touch DIM
Protection contre la surcharge Automatique et réversible
Protection contre la surchauffe Automatique et réversible
Protection contre les courts-circuits Automatique et réversible
Longueur max. entre ballast et lampe 2,0m
Types de câbles au primaire H03VV-F 2 × 0.50 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 / H05 VVH2-F 2 × 0.75 / H05 VV-F 2 × 2.5 / H05 VV5G 1.5 / NYM-O 2 × 1.5 / NYM-J 3 × 1.5 / NYM-J 5 × 1.5 mm²
Types de câbles au secondaire H03VV-F 2 × 0.75 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1.5 / H05 VV-F 2 × 2.5 / NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / NYM-O 2 × 1.5 mm²
Gradable Oui
Plage de gradation 0.1…100%
Charge à vide Oui
Labels et agréments Homologué E1 / VDE / VDE-EMC
Normes Conformément à EN 55015: 2006 + A1: 2007/Conformément à EN 61000 - 3-2/Conformément à EN 61547/Conformément à EN 61347-2-2
Type de protection IP20
Avantages
• Très faible consommation d'énergie grâce à la haute efficacité
• Repiquage du câblage possible côté primaire
• Large plage de température
• Fonctionnement de protection dans toute la plage de charge partielle pour une longue durée de vie de la lampe
Domaines d'application
• Eclairage d'effet et d'accentuation
• Salons
• Éclairage d'objets
• Salles de conférences
• Restaurants
• Luminaires encastrés au plafond et montés en surface
• Éclairage de commerces
• Salles de réception
• Adapté aux installations en intérieur
Caractéristiques
• Transformateur DALI pour ampoules halogènes basse tension
• Isolation électrique entre le côté primaire et le côté secondaire
• Protection contre les courts-circuits, les surcharges, les surchauffes: électroniquement réversible
• Commutation entre le transformateur électronique et la lampe impossible
• Efficacité énergétique: ≥ 91% (conformément à la réglementation ErP 2012/1194/CE)
