420633 | Produttore: Osram | EAN: 4008321420633 | MPN: HTI-105
Trasformatore DALI 105 230-240V, 35-105W
Dettagli
Aggiornate il vostro sistema di illuminazione con il trasformatore elettronico DALI 105. Con una gamma di potenze da 35 a 105 W e funzionalità dimmerabili, questo trasformatore offre prestazioni efficienti per le lampade alogene a bassa tensione. La sua elevata efficienza assicura un consumo energetico minimo, mentre le sue caratteristiche di protezione garantiscono una lunga durata della lampada. Perfetto per varie applicazioni come salotti, ristoranti e sale conferenze, questo trasformatore è un must per qualsiasi installazione interna. Affidatevi al suo isolamento elettrico e alla sua protezione reversibile per migliorare la vostra esperienza di illuminazione.
Potenza di lampada 35-105 W
Corrente di alimentazione 0,45 A
Tensione continua (cc) 176…275 V
Fattore di potenza λ 0,95
Frequenza di funzionamento 40 kHz
Tensione in uscita 11,6 / 11,4 V
Tensione nominale 220 - 240 V
Frequenza di rete 50 - 60 Hz
Potenza di sistema [AGGR] 108 W
Numero max di ECG con autom. da 10 A 23
No. max di ECG p. circuito autom. 16 A 38
Isolamento galvanico primario/secondario 4 kV
Corrente di innesco 0,6 A

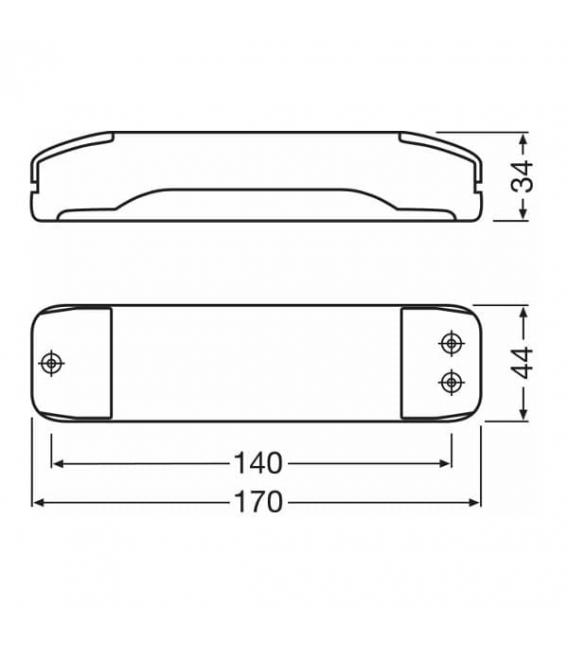

Lunghezza 170 mm
Larghezza 44 mm
Altezza 34 mm
Spellatura dei cavi in ingresso 8 mm
Spellatura dei cavi in uscita 8 mm
Distanza tra fori di fissaggi-lunghezza 140 mm
Temperatura ambiente –20…+50 °C
Temperatura massima nel punto di prova T 75 °C
Forma / finitura Lungo con coprimorsetto
Dimmer DALI o Touch DIM/Touch DIM Sensor
Interfaccia per la regolazione DALI / Touch DIM
Protezione contro il sovraccarico Reversibile automatico
Protezione contro il surriscaldamento Reversibile automatico
Protezione contro i corto circuiti Reversibile automatico
Lunghezza massima cavi ECG/lampada 2,0m
Tipologia di cavi, lato ingresso H03VV-F 2 × 0.50 / H03VV-F 2 × 0.75 / H03VVH2-F 2 × 0.75 / H05 VVH2-F 2 × 0.75 / H05 VV-F 2 × 2.5 / H05 VV5G 1.5 / NYM-O 2 × 1.5 / NYM-J 3 × 1.5 / NYM-J 5 × 1.5 mm²
Tipologia di cavi, lato uscita H03VV-F 2 × 0.75 / H05 VV-F 2 × 0.75 / H05 VV-F 2 × 1.5 / H05 VV-F 2 × 2.5 / NYM-J 3 × 1.5 / NYM-J 3 × 2.5 / NYM-O 2 × 1.5 mm²
Dimmerabile Sě
Campo di regolazione 0.1…100%
Prova funzionamento a vuoto Sě
Marchi di approvazione Approvazione E1 / VDE / VDE-EMC
Norme Secondo EN 55015: 2006 + A1: 2007/Secondo EN 61000 - 3-2/Secondo EN 61547/Secondo EN 61347-2-2
Grado di protezione IP20
Vantaggi
• Potenza assorbita ridotta grazie all'elevata efficienza
• Possibilità di cablaggio passante sul lato primario
• Ampio intervallo di temperatura
• Funzionamento di protezione per tutto il range di carico parziale, in modo da assicurare una lunga durata della lampada
Aree applicative
• Illuminazione d'effetto e d'accento
• Soggiorni
• Illuminazione di oggetti
• Sale riunioni
• Ristoranti
• Apparecchi di illuminazione a soffitto da incasso e con montaggio sopra intonaco
• Illuminazione di negozi
• Sale per eventi
Lineamenti
• Isolamento elettrico tra il lato primario e il lato secondario
• Protezione da cortocircuiti, sovraccarico, sovratemperatura: reversibile elettronicamente
• Commutazione tra il trasformatore elettronico e la lampada non ammessa
